Laserové značení SOLARIS

Ucelená nabídka laserů, počínaje od CO2 laserů, přes vláknové a zelené lasery až po UV lasery značky Solaris udává trendy v průmyslovém značení již více jak 30 let. Lasery Solaris jsou tím nejvhodnějším a nejmodernějším řešením pro značení, gravírování, vyřezávání, svařování nebo čištění, jak za pohybu, tak při statickém řešení v jakémkoliv průmyslovém odvětví na jakékoliv materiály.

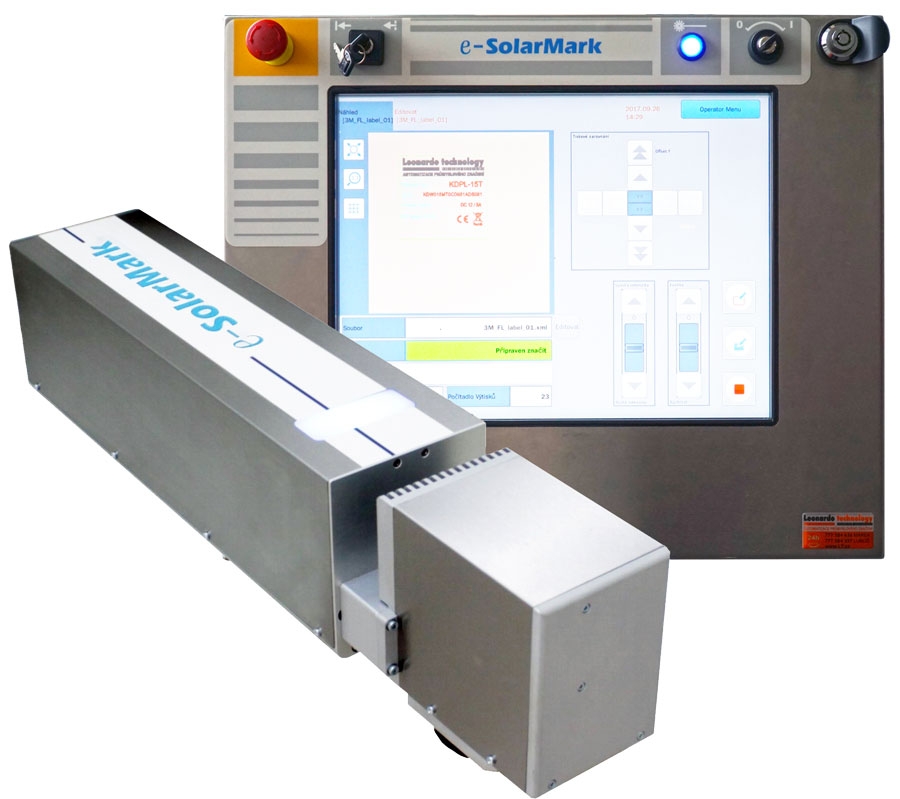

e-SolarMark+ DL2

Diodově buzený pevnolátkový laser DPSS s vlnovou délkou 1,06 μm a výkonem 20 W pro značení do plastů a kovů.

Z technologického hlediska dělíme lasery na základní typy dle vlnové délky, vláknový/YAG, CO2 lasery, zelený laser a UV laser. Je zde několik rozdílů mezi vláknovým laserem a DPSS lasery (dnes používané pevnolátkové lasery pumpované diodami, také ve variantě Nd:YVO4), oba typy laserů pracují na stejné vlnové délce 1064 nm. DPSS lasery mají exklusivní kvalitu laserového paprsku, stabilitu a velmi vysokou účinnost z přívodní energie ze zásuvky, často okolo 30%.
Porovnáme-li výsledek značení s DPSS laserem a vláknovým laserem, tak DPSS laser má velmi vysokou špičku výkonu a krátkou dobu trvání. Díky tomu velmi rychle zahřeje materiál tak, že se začne okamžitě odpařovat a po skončení působení pulsu se okamžitě schladí. Dříve než se zahřeje okolí působení laseru, tak je již laserový paprsek vypnutý. Díky tomu nedojde k zahřívání okolí a nedochází také ke kapalné fázi materiálu, ale rychle se odpaří. Naopak vláknový laser působí delší dobu na materiál a tím dojde k roztečení materiálu a ten se pak z tekoucí fáze dostává k odpařování za delší dobu. Tekutá fáze chladne pomaleji a zahřeje okolí působení vláknového laseru. Proto výsledky značení jsou odlišné při použití DPSS a vláknového laseru.
Leonardo technology nabízí lasery s vektorově vychylovaným paprskem s možností značení bez omezení řádků textu s velikostí písma od 0,1 mm s kombinací grafiky, loga, čárového kódu, 2D kódu, datumu spotřeby, času, šarží, počítadlem, interními kódy atd. Jste omezeni pouze velikostí značící plochy.
Lasery Solaris jsou navrženy jak pro statické značení, tak pro značení za pohybu „On The Fly“.
Konstrukce laserů Solaris je v celonerezovém provedení a je vybavena autonomní řídící jednotkou, veškerými nutnými bezpečnostními prvky, jako je Total Stop, blokace zapnutí laseru klíčkem, nebo standardně vybavenou bezpečnostní záklopkou, kterou lze externě ovládat a dosáhnout tak třídy bezpečnosti PLe. Standardem je i ethernetové připojení a dotykový terminál s intuitivním menu a velkými tlačítky pro ovládání i v těžkém průmyslu, například prstem v rukavicích.

Benefity:

  • Rychlé značení do plastů a kovových materiálů
  • Modulární a kompaktní design pro snadnou integraci
  • Jednoduchá obsluha s plně automatickým chodem
  • Standardně použitelný pro statický i dynamický režim značení
  • Značení plně ve vektorové grafice
  • Tisk bez omezení řádků textu (jen značenou plochou) s kombinací grafiky, loga, čárového kódu, 2D kódu, datumu spotřeby, času, šarži, počítadla, interní kódy

Přečtěte si více o historii společnosti Solaris a shlédněte korporátní video z výroby laserů.

Proč zvolit lasery SOLARIS:

  • dvojkanálový bezpečnostní okruh až do třídy PLe s certifikovaným bezpečnostním relé
  • Bezproblémové značení za pohybu (Solaris byl první laser, který to dokázal)
  • vysokorychlostní přepínání vrstev v počtu 16 a rozšířitelných až na 256, kdy změna v tisku je v řádech 1 ms
  • binární přepínání celých jobů bez nutnosti TCP/IP komunikace - max. 256 zpráv
  • zasílání proměnných polí do zprávy z nadřazeného systému jako je PLC, zasílání do slotů a zpětné čtení údajů ze slotů
  • samostatný provoz bez PC, tedy zabudovatelné do linky s dotykovým displejem a vlastním real time operačním systémem na Linuxu
  • celý systém laseru je na CF kartě, tedy industriální použití a možnost jak zálohy, tak i emergency help
  • možnost nastavit datamatrix kód s proměnnými údaji a speciálkami jako je např. reset počítadla po půlnoci
  • možnost vypnutí Codeword 254 a přepnout do ASCII
  • vlastní kódovací překladač pro čísla, písmena, který je implementovaný přímo v laseru
  • možnost přímého propojení s kamerou a zasílat údaje o poloze a úhlu natočení na UDP komunikaci
  • možnost spojení s Time Server a NTP server na protokolu RFC 2030 a taky pod protokolem RFC 868, tak aby se synchronizovaly časy produkce na celé výrobní hale
    vzdálené nastavení času přes RXC command
  • možnost přepnutí barevného schéma obrazovky při používání ochranných brýlí, aby bylo viděl na ovládání i s oranžovým nebo zeleným filtrem na brýlích
  • programovatelné výstupy, například na přetečení dat s databáze,
  • kompletní záznam v LOG file i na USB a taky na server přes UDP protokol a to dle normy CFR Part 11
  • když dojde k výpadku napájení, tak obsahuje Emergency memory modul a udrží si poslední údaje v tisku a nedojde k duplicitě značení
  • tandemové aplikace, kdy značí dva lasery a řídí se jen jednou řídící jednotkou
  • vstupně výstupní karta je opticky oddělena, tedy je odolná na EMC rušení, protože používá optická vlákna na komunikaci
  • měření teploty laseru, provozní teploty v hale a taky vlhkost v hale tj. zajištění optimálních podmínek chodu laseru se záznamem na IP adrese laseru s vlastním kalendářem pro zpětnou kontrolu
  • skenovací hlava je s 16 bit převodníkem pro dosažení co nejlepšího rozlišení i s největší značící plochou a při zachování rychlosti
  • integrované měření - motohodin

Technická specifikace

Maximální velikost značené plochy v základní konfiguraci: 100x100 mm (dostupné optiky 60x60, 100x100, 150x150, 220x220, 300x300 mm)
Výkon laseru: 20 W
Vlnová délka: 1,06 μm
Typ laseru: diodový
Režim laseru: DPSS laser
Životnost laserového zdroje: cca 15.000 pracovních hodin
Ovládání: pomocí 15" dotykového teminálu CU2 s uživatelsky přívětivým rozhraním pro tvorbu a editaci tiskových zpráv SolPRO, Editor XML SolPad pro externí PC
Chlazení: vzduchem chlazený s ochranou proti prachu
Příkon: 450 W
Celková délka propojovací soustavy mezi řídicí jednotkou a laserem: 3 m
Krytí: IP 52, odolná nerez konstrukce do průmyslu
Obsahuje: červený pointer, integrované tlačítko nouzového zastavení a klíče k zapnutí/vypnutí a otevření/uzavření závěrky, splňuje požadavky bezpečnostní kategorie PLe
Vstupně / výstupní signály pro instalaci: vstup pro rychlostní snímač (enkodér), bezpečnostní blokování, bezpečnostní uzávěrka, řízení odsávací jednotky, řízení stlačeného vzduchu, vstup pro snímač produktu NPN/PNP, připraveno, značení, porucha, binární vstupy pro přepínání zpráv pro ovládání z PLC automatu, dálkové ovládání, 15 konfigurovatelných I/O
Komunikační rozhraní: USB, Ethernet, RS 232
Napájení 230 V 50 Hz / 115 V 60 Hz (automatická volba)
Pracovní teplota 10 - 40 °C doporučená 15 - 30 °C

Ukázka motion krytování v praxi. Po dobu značení laserem Solaris e-SolarMark+ DLS2 je před optikou laseru kryt s odsáváním, mimo značení je aktivní bezpečnostní záklopka.

Příslušenství

  • Optiky 60x60, 100x100, 150x150, 220x220, 300x300 mm
  • Ovládací OEM jednotka se vzdáleným přístupem k editačnímu programu SolPRO
  • Přímá skenovací hlava, úhlová skenovací hlava
  • 3D modul, který dokáže přeostřit laser v závislosti na použité optice (při 100x100 mm se jedná o cca 45 mm)
  • Paměť nouzového tisku
  • Přídavné vzduchové chlazení ideální do prašného prostředí
  • Odsávací systém
  • Ochranné brýle
