Laserové značení SOLARIS

Ucelená nabídka laserů, počínaje od CO2 laserů, přes vláknové a zelené lasery až po UV lasery značky Solaris udává trendy v průmyslovém značení již více jak 30 let. Lasery Solaris jsou tím nejvhodnějším a nejmodernějším řešením pro značení, gravírování, vyřezávání, svařování nebo čištění, jak za pohybu, tak při statickém řešení v jakémkoliv průmyslovém odvětví na jakékoliv materiály.

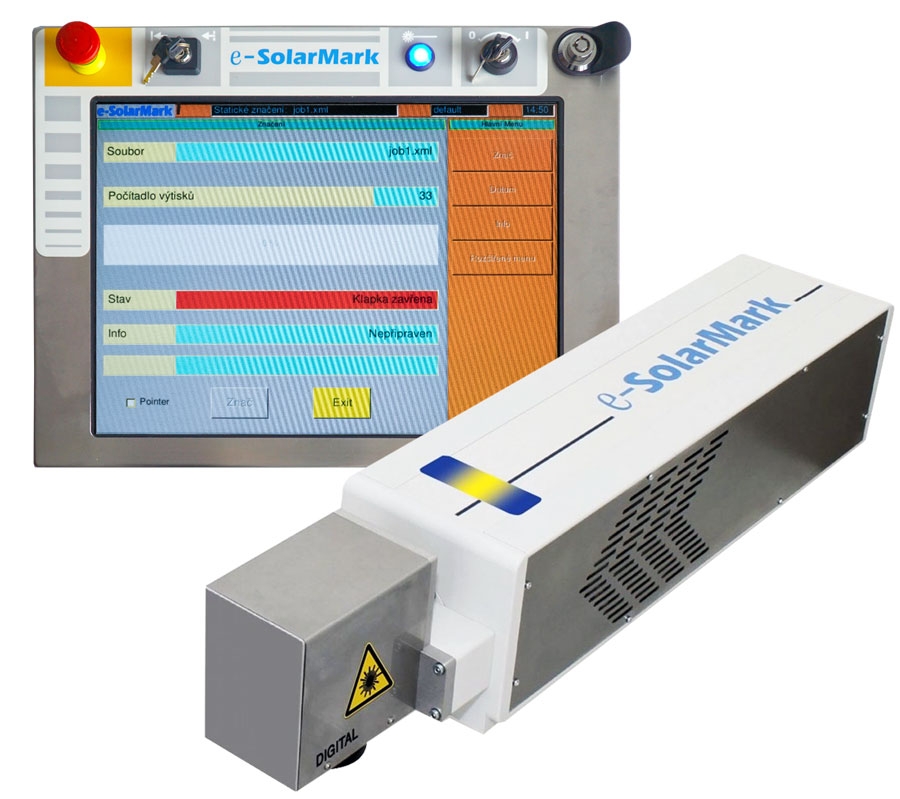

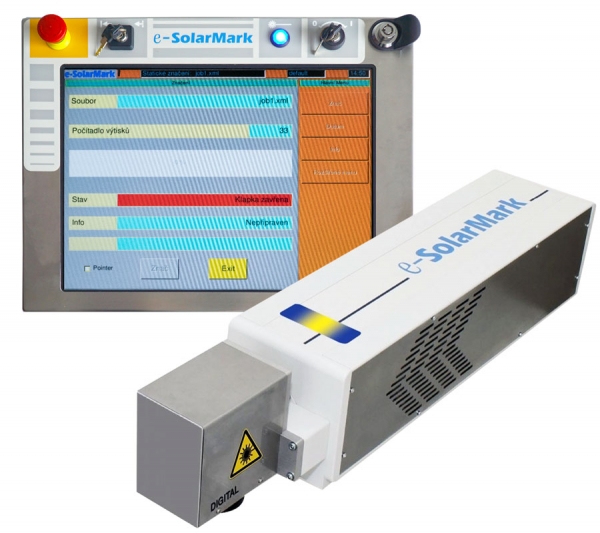

Nová generace oblíbeného vzduchem chlazeného CO2 laseru s vlnovou délkou 10,6 μm o výkonu 55 W pro značení velkých ploch na široké škály materiálů.

Z technologického hlediska dělíme lasery na základní typy dle vlnové délky, vláknový/YAG, CO2 lasery, zelený laser a UV laser. Ve stručnosti vláknové lasery v IR spektru dokáží značit kontrastně jak plasty, tak i kovy. Naproti tomu CO2 lasery všeobecně značí organické materiály, jako je plast, dřevo, sklo nebo lakované povrchy. Zelený laser je novinkou, která si našla uplatnění ve značení těžko označitelných různých plastů, kde jiné technologie nedosáhnou kontrastu.
Leonardo technology nabízí lasery s vektorově vychylovaným paprskem s možností značení bez omezení řádků textu s velikostí písma od 0,1 mm s kombinací grafiky, loga, čárového kódu, 2D kódu, datumu spotřeby, času, šarží, počítadlem, interními kódy atd. Jste omezeni pouze velikostí značící plochy.
Lasery Solaris jsou navrženy jak pro statické značení, tak pro značení za pohybu „On The Fly“.
Konstrukce laserů Solaris je v celonerezovém provedení a je vybavena autonomní řídící jednotkou, veškerými nutnými bezpečnostními prvky, jako je Total Stop, blokace zapnutí laseru klíčkem, nebo standardně vybavenou bezpečnostní záklopkou, kterou lze externě ovládat a dosáhnout tak třídy bezpečnosti PLe. Standardem je i ethernetové připojení a dotykový terminál s intuitivním menu a velkými tlačítky pro ovládání i v těžkém průmyslu, například prstem v rukavicích.

Benefity:

  • Jednoduchá obsluha s plně automatickým chodem.
  • Standardně použitelný pro statický i dynamický režim značení.
  • Značení plně ve vektorové grafice.
  • Tisk bez omezení řádků textu (jen značenou plochou) s kombinací grafiky, loga, čárového kódu, 2D kódu, datumu spotřeby, času, šarži, počítadla, interní kódy.
  • Čistota bezkontaktního značení na velké i milimetrové povrchy.
  • Neodstranitelný nápis, odolný chemikáliím, povětrnostním vlivům, UV záření apod.
  • Dlouhodobý provozní chod s jedinou náplní laserové trubice, dosahující 45.000 hodin kontinuálního chodu, což je více jak 10 let stálého chodu při 8 hod pracovní době
  • Nemá provozní náklady a šetří vaše provozní výdaje.
  • Software pro PC komunikaci s laserem a řízení opravdu všech funkcí tisku a tvorby grafiky.
  • Vkládání vektorové grafiky z CAD software a z Corel Draw.

Přečtěte si více o historii společnosti Solaris a shlédněte korporátní video z výroby laserů.

Proč zvolit lasery SOLARIS:

  • dvojkanálový bezpečnostní okruh až do třídy PLe s certifikovaným bezpečnostním relé
  • Bezproblémové značení za pohybu (Solaris byl první laser, který to dokázal)
  • vysokorychlostní přepínání vrstev v počtu 16 a rozšířitelných až na 256, kdy změna v tisku je v řádech 1 ms
  • binární přepínání celých jobů bez nutnosti TCP/IP komunikace - max. 256 zpráv
  • zasílání proměnných polí do zprávy z nadřazeného systému jako je PLC, zasílání do slotů a zpětné čtení údajů ze slotů
  • samostatný provoz bez PC, tedy zabudovatelné do linky s dotykovým displejem a vlastním real time operačním systémem na Linuxu
  • celý systém laseru je na CF kartě, tedy industriální použití a možnost jak zálohy, tak i emergency help
  • možnost nastavit datamatrix kód s proměnnými údaji a speciálkami jako je např. reset počítadla po půlnoci
  • možnost vypnutí Codeword 254 a přepnout do ASCII
  • vlastní kódovací překladač pro čísla, písmena, který je implementovaný přímo v laseru
  • možnost přímého propojení s kamerou a zasílat údaje o poloze a úhlu natočení na UDP komunikaci
  • možnost spojení s Time Server a NTP server na protokolu RFC 2030 a taky pod protokolem RFC 868, tak aby se synchronizovaly časy produkce na celé výrobní hale
    vzdálené nastavení času přes RXC command
  • možnost přepnutí barevného schéma obrazovky při používání ochranných brýlí, aby bylo viděl na ovládání i s oranžovým nebo zeleným filtrem na brýlích
  • programovatelné výstupy, například na přetečení dat s databáze,
  • kompletní záznam v LOG file i na USB a taky na server přes UDP protokol a to dle normy CFR Part 11
  • když dojde k výpadku napájení, tak obsahuje Emergency memory modul a udrží si poslední údaje v tisku a nedojde k duplicitě značení
  • tandemové aplikace, kdy značí dva lasery a řídí se jen jednou řídící jednotkou
  • vstupně výstupní karta je opticky oddělena, tedy je odolná na EMC rušení, protože používá optická vlákna na komunikaci
  • měření teploty laseru, provozní teploty v hale a taky vlhkost v hale tj. zajištění optimálních podmínek chodu laseru se záznamem na IP adrese laseru s vlastním kalendářem pro zpětnou kontrolu
  • skenovací hlava je s 16 bit převodníkem pro dosažení co nejlepšího rozlišení i s největší značící plochou a při zachování rychlosti
  • integrované měření - motohodin

Technická specifikace

Maximální velikost značené plochy v základní konfiguraci: 300x300 mm (dostupné optiky 300x300, 400x250, 460x160, 350x350, 480x300, 600x220, 450x450, 600x380, 700x300 mm)
Výkon laseru: 55 W
Vlnová délka: 10,6 μm
Typ laseru: CO2
Režim laseru: pulsní
Životnost laserového zdroje: cca 45.000 pracovních hodin
Ovládání: pomocí 15" dotykového teminálu CU2 s uživatelsky přívětivým rozhraním pro tvorbu a editaci tiskových zpráv SolPRO, Editor XML SolPad pro externí PC
Chlazení: vzduchem chlazený s ochranou proti prachu
Příkon: 1300 W
Celková délka propojovací soustavy mezi řídicí jednotkou a laserem: 3 m
Krytí: IP 52, odolná nerez konstrukce do průmyslu
Obsahuje: integrované tlačítko nouzového zastavení a klíče k zapnutí/vypnutí a otevření/uzavření závěrky
Splňuje požadavky bezpečnostní kategorie PLe
Vstupně / výstupní signály pro instalaci: vstup pro rychlostní snímač (enkodér), bezpečnostní blokování, bezpečnostní uzávěrka, řízení odsávací jednotky, řízení stlačeného vzduchu, vstup pro snímač produktu NPN/PNP, připraveno, značení, porucha, binární vstupy pro přepínání zpráv pro ovládání z PLC automatu, dálkové ovládání, 15 konfigurovatelných I/O
Komunikační rozhraní: USB, Ethernet, RS 232
Napájení 230 V 50 Hz / 115 V 60 Hz (automatická volba)
Pracovní teplota 10 - 40 °C doporučená 15 - 30 °C

Značení zdravotního materiálu na dopravníku

Značení dřevěných desek laserem za pohybu

Solaris laser na značení kartonu

Značení v manipulátoru v potravinařství

Laserem na denim aneb značení na rifle{

Značení etiket vysokou rychlostí

Příslušenství

  • Dostupné optiky 300x300, 400x250, 460x160, 350x350, 480x300, 600x220, 450x450, 600x380, 700x300 mm
  • Ovládací OEM jednotka se vzdáleným přístupem k editačnímu programu SolPRO
  • Přímá skenovací hlava, úhlová skenovací hlava (pravá, levá, převrácená)
  • Červený pointer
  • Bending modul pro ohyb paprsku 1x90°, 2x2 m
  • Bending modul pro ohyb paprsku 2x90°, 2x2 m
  • propojovací soustava mezi řídicí jednotkou a značící jednotkou ve velikosti 3, 4, 6 a 8 m
  • 3D modul, který dokáže přeostřit laser v závislosti na použité optice (při 100x100 mm se jedná o cca 45 mm)
  • Paměť nouzového tisku
  • Značící jednotka s vodním chlazením
  • Značící jednotka s přídavných vzduchovým chlazením ideální do prašného prostředí
  • Přídavné vzduchové chlazení
  • Odsávací systém
  • Ochranné brýle
