Označování a kódování kabelů, vodičů, trubek a potrubí pomocí inkjetů Leibinger

Výrobky produkované pomocí extrudérů nebo vstřikovacích strojů mají širokou škálu použití.

Díky technickým inovacím je možné tradiční materiály nahrazovat výrobky vyráběnými extruzí nebo vstřikováním stále častěji. Trvanlivé značení dílů vyráběných extruzí nebo vstřikováním hraje v procesu výroby důležitou roli, neboť zajišťuje, že jednotlivé díly nebo dokonce i celý výrobek je možné snadno sledovat. Pro označování dílů vyrobených extruzí nebo vstřikováním jsou mimořádně vhodné kontinuální inkoustové tiskárny Leibinger od Leonardo technology.

 znaceni trubek kabelu inkjet 2019 1

Inkoustové tiskárny a kamerové systémy Leibinger jsou speciálně navrženy pro značení a monitorování tisku při výrobě kabelů, vodičů a trubek. Inkjet tiskárny pro označování kabelů využívají speciální funkce, tzv. výstupu závislého na rychlosti, například pro řízení předběžného ošetření povrchu plazmovým postupem (nebo také koronovým výbojem) při označování a kódování kabelů na základě rychlosti výroby. Jestliže rychlost výroby na extruzní lince klesne pod specifikovanou hodnotu, inkjet tiskárna Leibinger automaticky vypne plazmovou jednotku, a znovu ji zapne, teprve když se linka vrátí na vyšší výrobní rychlost. Kabel je tak ochráněn před poškozením, neboť nedojde k přehřátí jeho povrchu.
Inkjet tiskárny Leibinger vynikají velkým barevným dotykovým displejem umožňujícím intuitivní obsluhu a diagnostickým systémem, který eliminuje počet servisních a uživatelských zásahů na minimum. Navíc má světově jedinečnou technologii vzduchotěsného uzavření trysky Sealtronic v potiskovací hlavě, která naprosto bezpečně zabrání zaschnutí inkoustu při dlouhodobějších odstávkách nebo nečinnosti stroje.
Při označování a kódování trubek a kabelů je důležitá možnost tisku při malých velikostech písma, menší než 1 mm (mikrotisky), stejně jako široký výběr inkoustů pro různě barevná pozadí.

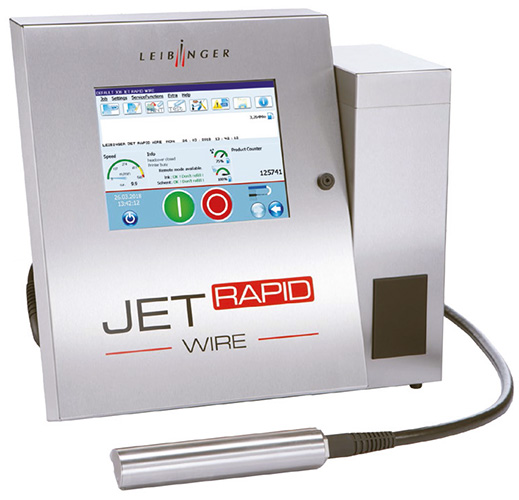

znaceni trubek kabelu inkjet 2019 3

Nejrychlejší značení na světě pomocí JET Rapid

Vysoký stupeň automatizace má za následek zvýšenou produkci výroby. Bohužel značící systémy nedokáží s touto rychlostí držet krok a celý proces zpomalují. Proto Leonardo technology nabízí inkjet tiskárnu Leibinger JET Rapid. Je to jediná průmyslová vysokorychlostní inkjet tiskárna na světovém trhu pracující na hranici fyzikálních možností. Rychlost značení je více než 1000 m/min. (60 km/h). To je jako byste jeli v obci autem a tiskli na obrubník souvislý text.
Tato extrémní rychlost je důležitá především při značení kabelů, hadiček, trubek apod. Tisk je jasně čitelný i při maximálních rychlostech.
Toto relativně malé zvýšení rychlosti produkuje velké zisky zvláště pro výrobce kabelů. Obvykle totiž je potisk kabelu kritickým a zpomalujícím prvkem na extruzní lince. Představme si zvýšení rychlosti extruderu na základě zvýšení rychlosti potisku. Pokud jede linka na výrobu kabelů 500 m/min a s inkjetem Leibinger JET Rapid zvýšíme rychlost produkce na 1000 m/min, je nárůst produkce dvojnásobný. Za stejnou 8 hodinovou směnu vyrobíme dvojnásobek kabelů, tedy dvojnásobný zisk, respektive je možné snížit cenu kabelů, protože čas na jeho výrobu je poloviční. Máme tady mocný nástroj pro generování zisku v podobě inkjetu Leibinger JET Rapid. Jedná se o přijatelnou investici, která se vrátí v mnohem kratší době jak při použití běžných inkjetů.
JET Rapid pracuje na limitu ne technických možností, ale fyzikálních vlastností, omezujících maximální rychlost tisku, proto je tak výjimečná a světově jedinečná.

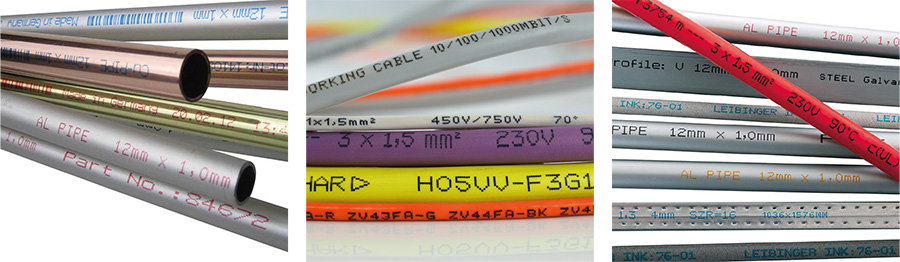

znaceni trubek kabelu inkjet 2019 2

Typické druhy značení

  • Znaky a text
  • Vyznačování pozic
  • Čísla šarží/čísla dávek
  • Firemní loga
  • Jednorozměrné a dvourozměrné kódy
  • Správné/chybné značení

Materiály

  • Plasty typu PE (polyetylén), PP (polypropylén), PVC (polyvinylchlorid) atd.
  • Plastové díly pro automobilový průmysl
  • Kovy jako například železo, měď, mosaz, hliník, zlato, stříbro, nerezová ocel atd.
  • Syntetická pryž/přírodní kaučuk/akrylo-nitrilo-butadienová pryž (polybutadien)
  • Výrobky z betonu, keramické hlíny a kameninové výrobky
  • Keramika
  • Dřevo
  • Kabel ze skleněných vláken
  • Pěnové materiály
  • Kabely, vodiče a potrubí
  • Hadice
  • ABS
  • Fólie
  • Okenní profily
  • Plastové hračky
  • Plastové obalové materiály

Příklady typických aplikací

  • Označování po extruzi
  • Označování po tažení drátu
  • Sítotisk
  • Použití pigmentových inkoustů pro dosažení vysokého kontrastu na různě barevném pozadí
  • Speciální inkousty pro nejlepší trvanlivost, např. inkousty odolné teplu
  • Mikrotisky, zejména tisky malým písmem velikosti už od 0,7 mm
  • Značení v průběhu výroby za velmi vysokých výrobních rychlostí (vysokorychlostní vyznačování pozic)
  • Úplná řada softwarového i hardwarového příslušenství pro snadné a flexibilní zabudování tiskárny pro značení kabelů do výrobních linek, například k navíječkám/systémům pro směrování kabelů atd.

Benefity:

  • K dispozici trysky o velikosti 35 µm pro kresbu písma pod 1 mm
  • K dispozici je mnoho pigmentových a nepigmentových inkoustů, dále speciální inkousty jako i neviditelné a bezpečnostní
  • Velká rychlost značení až 1200 m/min jej řadí na světové prvenství v rychlosti tisku
  • Spotřeba ředidla až o 50% menší díky systému EcoSolv
  • Tvorba grafických obrazců a loga přímo na stroji pouhým dotykem prstu obrazovky
  • Plně automatický chod omezen jen na zapnutí stroje včetně automatického míchání pigmentového inkoustu v době nečinnosti tiskárny
