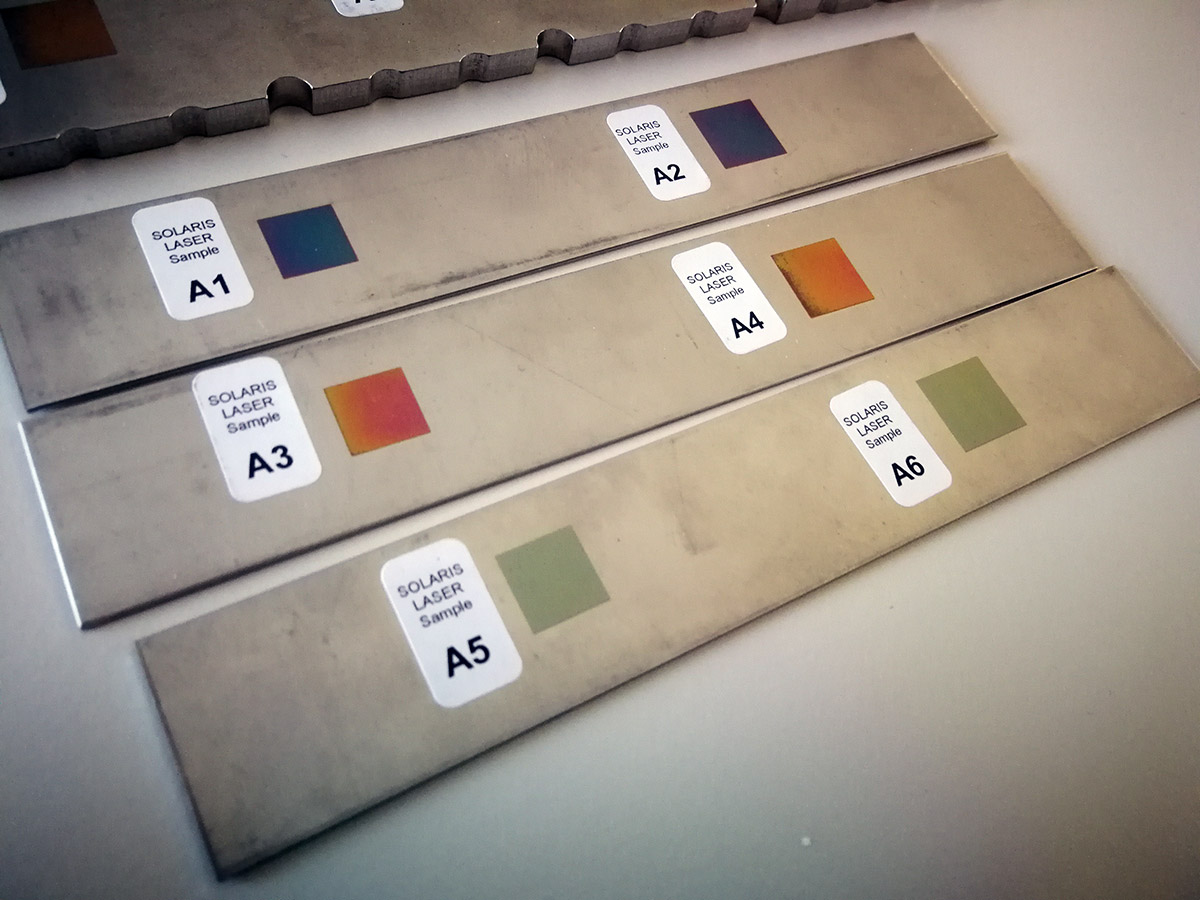

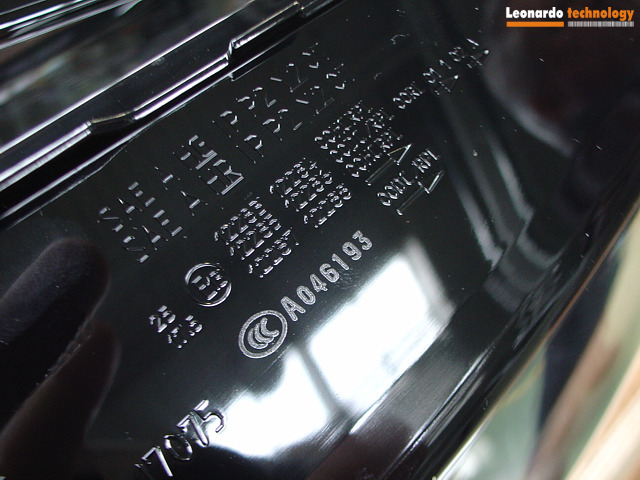

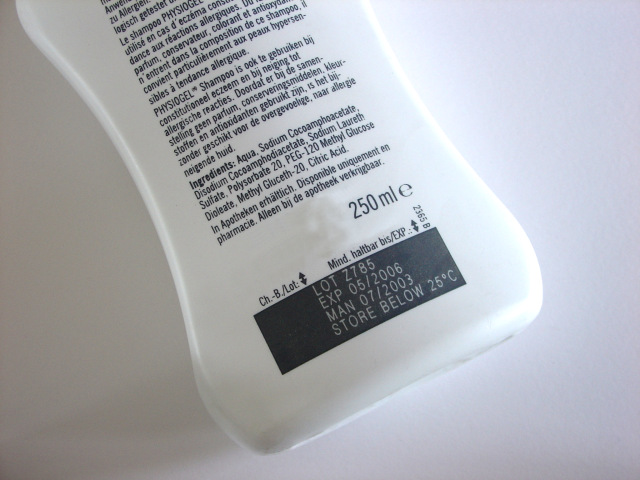

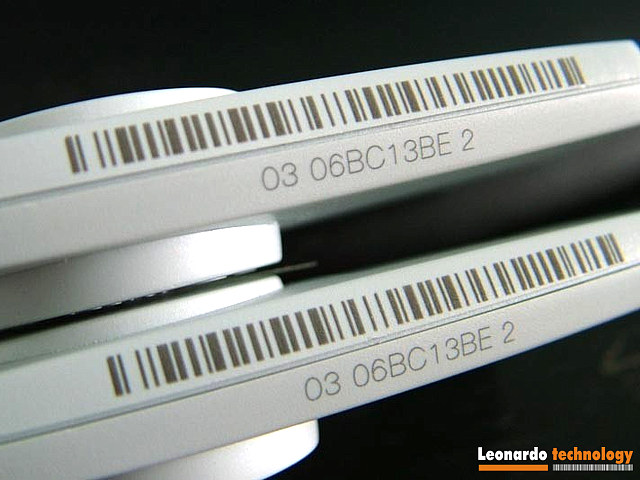

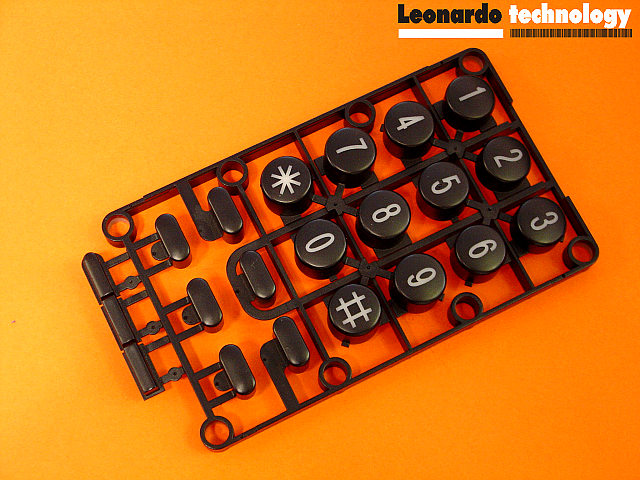

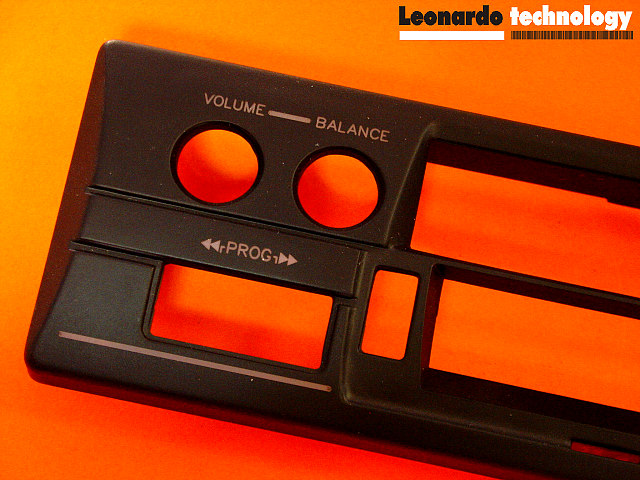

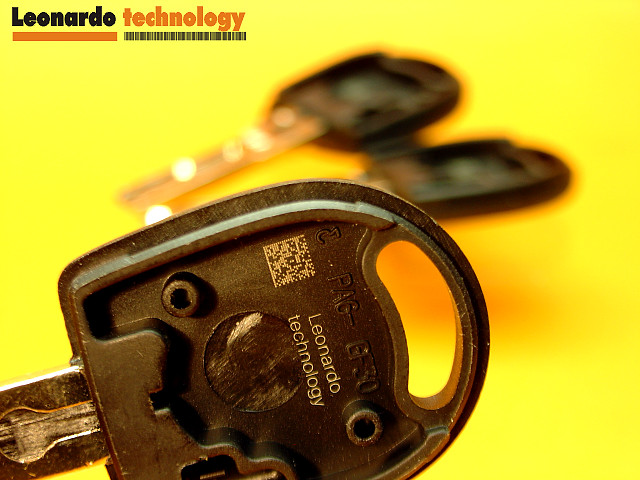

MOPA vláknový laser SolarMark+ FLM kombinuje výhody známých laserů e-SolarMark+ FL a e-SolarMark DL. Má proměnou délku a energii pulzu od délky 3 ns. Nový MOPA laser najde uplatnění pro velmi kontrastní značení materiálů, které jsou citlivé na vystavení energie po delší dobu. Značení krátkými pulzy zkracuje potřebnou dobu zpracování laserem a tím i tvorbu tepla v značené oblasti. To vede k vysoce kontrastnímu značení především u plastů (bílé značení na černém plastu). Díky velmi krátkému pulzu lze odstraňovat tenké kovové vrstvy z tepelně citlivého materiálu, což ocení především automobilový průmysl. Prodloužením pulzu lze dosáhnout stejných parametrů, jako má laser e-SolarMark+ FL2. Další výhodou laseru SolarMark+ FLM je schopnost práce s vysokými frekvencemi (až několika MHz), což umožňuje provádět barevné značení nerezové oceli - žíhání kovového povrchu.
Benefity MOPA laseru:
- Jednoduchá obsluha s plně automatickým chodem
- Možnost nastavení délky pulzu od 3 ns
- Standardně použitelný pro statický i dynamický režim značení

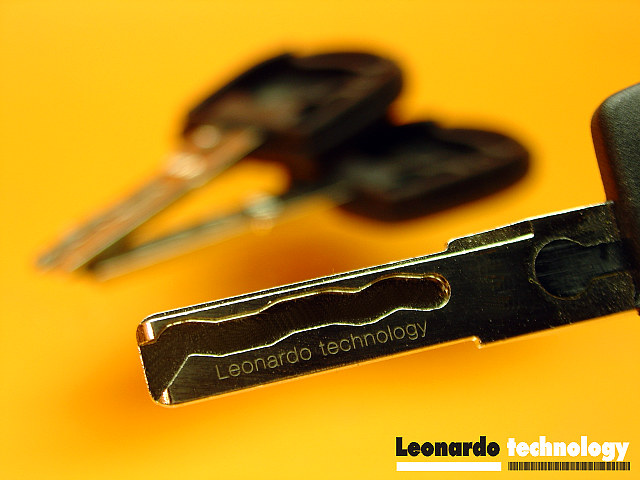

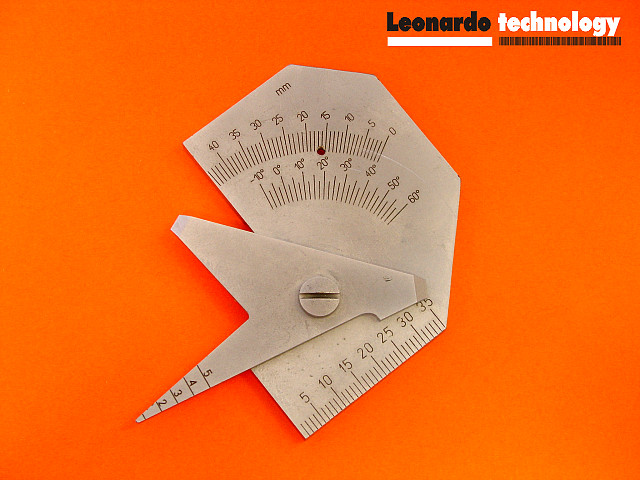

- Značení plně ve vektorové grafice
- Nejrychlejší způsob značení produktů
- Tisk bez omezení řádků textu (jen značenou plochou) s kombinací grafiky, loga, čárového kódu, 2D kódu, datumu spotřeby, času, šarži, počítadla, interní kódy
- Odolná konstrukce do průmyslu s připojením na optický snímač produktu a snímač rychlosti produkční linky
- Dlouhodobý provozní chod dosahující životnosti 100.000 hodin kontinuálního výkonu
- Velmi nízké cenové náklady na jedno značení výrobku
Přečtěte si více o historii společnosti Solaris a shlédněte korporátní video z výroby laserů.
Proč zvolit lasery SOLARIS:
- dvojkanálový bezpečnostní okruh až do třídy PLe s certifikovaným bezpečnostním relé

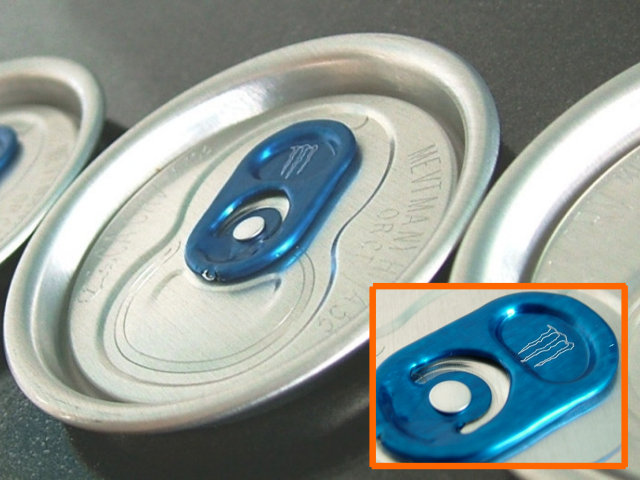

- Bezproblémové značení za pohybu (Solaris byl první laser, který to dokázal)
- vysokorychlostní přepínání vrstev v počtu 16 a rozšířitelných až na 256, kdy změna v tisku je v řádech 1 ms
- binární přepínání celých jobů bez nutnosti TCP/IP komunikace - max. 256 zpráv
- zasílání proměnných polí do zprávy z nadřazeného systému jako je PLC, zasílání do slotů a zpětné čtení údajů ze slotů
- samostatný provoz bez PC, tedy zabudovatelné do linky s dotykovým displejem a vlastním real time operačním systémem na Linuxu
- celý systém laseru je na CF kartě, tedy industriální použití a možnost jak zálohy, tak i emergency help

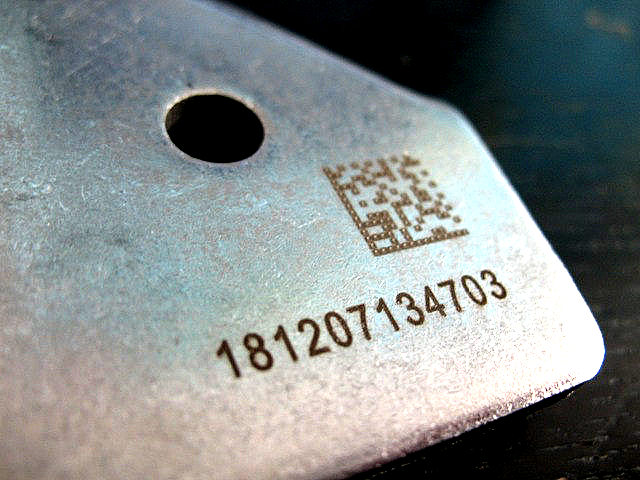

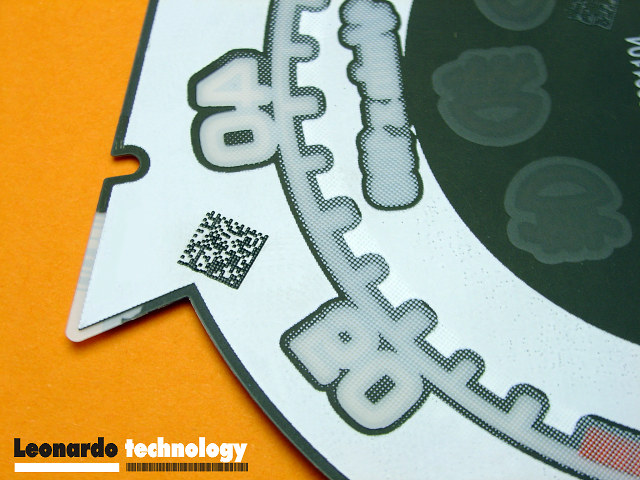

- možnost nastavit datamatrix kód s proměnnými údaji a speciálkami jako je např. reset počítadla po půlnoci
- možnost vypnutí Codeword 254 a přepnout do ASCII
- vlastní kódovací překladač pro čísla, písmena, který je implementovaný přímo v laseru
- možnost přímého propojení s kamerou a zasílat údaje o poloze a úhlu natočení na UDP komunikaci
- možnost spojení s Time Server a NTP server na protokolu RFC 2030 a taky pod protokolem RFC 868, tak aby se synchronizovaly časy produkce na celé výrobní hale
vzdálené nastavení času přes RXC command - možnost přepnutí barevného schéma obrazovky při používání ochranných brýlí, aby bylo viděl na ovládání i s oranžovým nebo zeleným filtrem na brýlích
- programovatelné výstupy, například na přetečení dat s databáze,
- kompletní záznam v LOG file i na USB a taky na server přes UDP protokol a to dle normy CFR Part 11
- když dojde k výpadku napájení, tak obsahuje Emergency memory modul a udrží si poslední údaje v tisku a nedojde k duplicitě značení
- tandemové aplikace, kdy značí dva lasery a řídí se jen jednou řídící jednotkou
- vstupně výstupní karta je opticky oddělena, tedy je odolná na EMC rušení, protože používá optická vlákna na komunikaci
- měření teploty laseru, provozní teploty v hale a taky vlhkost v hale tj. zajištění optimálních podmínek chodu laseru se záznamem na IP adrese laseru s vlastním kalendářem pro zpětnou kontrolu
- skenovací hlava je s 16 bit převodníkem pro dosažení co nejlepšího rozlišení i s největší značící plochou a při zachování rychlosti
- integrované měření - motohodin
Technická specifikace
| Maximální velikost značené plochy v základní konfiguraci: | 100x100 mm (dostupné optiky 60x60, 100x100, 150x150, 220x220, 300x300 mm) |
| Výkon laseru: | 50 W |
| Vlnová délka: | 1,06 μm |
| Typ laseru: | Vláknový |
| Režim laseru: | MOPA laser |
| Životnost laserového zdroje: | cca 100.000 pracovních hodin |

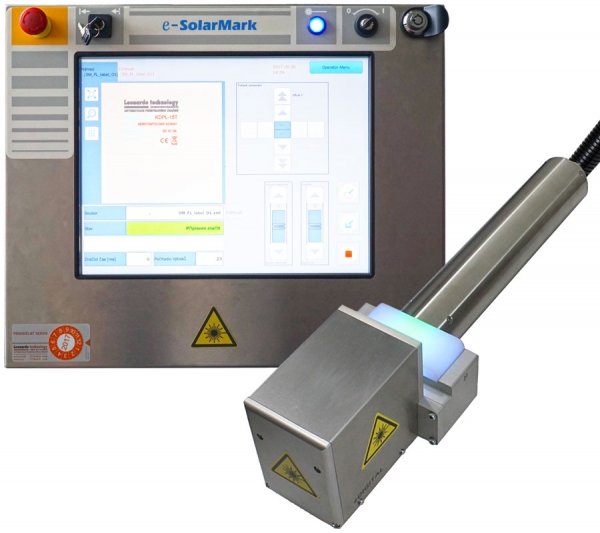

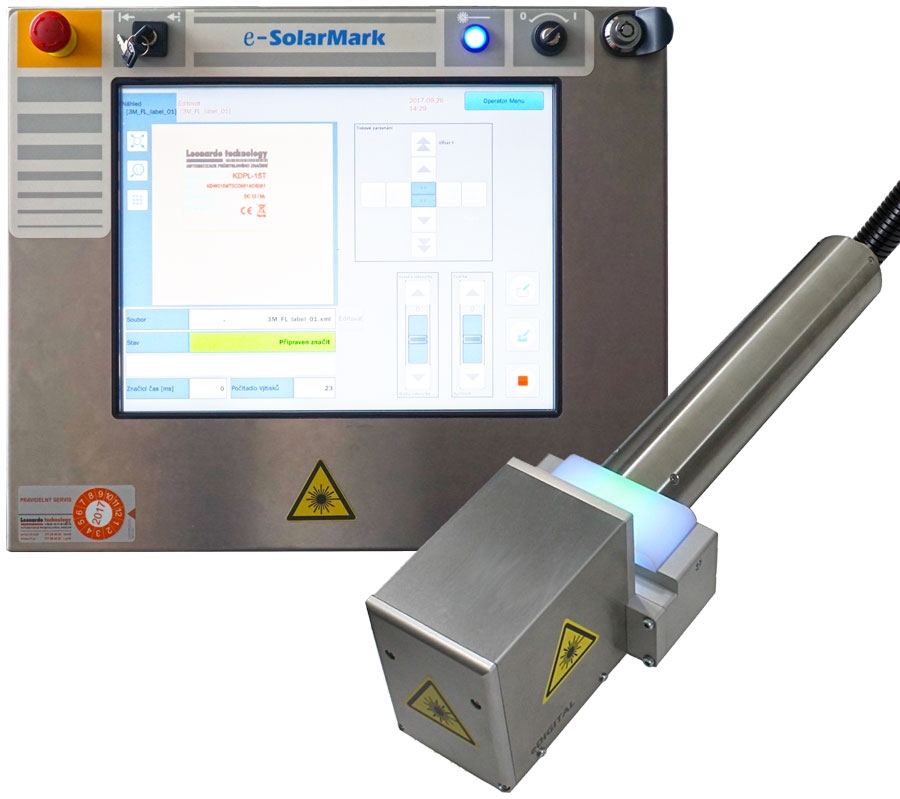

| Ovládání: | pomocí 15" dotykového teminálu CU2 s uživatelsky přívětivým rozhraním pro tvorbu a editaci tiskových zpráv SolPRO, Editor XML SolPad pro externí PC |
| Chlazení: | vzduchem chlazený s ochranou proti prachu |
| Příkon: | 700 W |
| Celková délka propojovací soustavy mezi řídicí jednotkou a laserem: | 2,7 m |
| Krytí: | IP 52, odolná nerez konstrukce do průmyslu |
| Obsahuje: | červený pointer, integrované tlačítko nouzového zastavení a klíče k zapnutí/vypnutí a otevření/uzavření závěrky, splňuje požadavky bezpečnostní kategorie PLe |
| Vstupně / výstupní signály pro instalaci: | vstup pro rychlostní snímač (enkodér), bezpečnostní blokování, bezpečnostní uzávěrka, řízení odsávací jednotky, řízení stlačeného vzduchu, vstup pro snímač produktu NPN/PNP, připraveno, značení, porucha, binární vstupy pro přepínání zpráv pro ovládání z PLC automatu, dálkové ovládání, 15 konfigurovatelných I/O |
| Komunikační rozhraní: | USB, Ethernet, RS 232 |
| Napájení | 230 V 50 Hz / 115 V 60 Hz (automatická volba) |
| Pracovní teplota | 10 - 40 °C doporučená 15 - 30 °C |

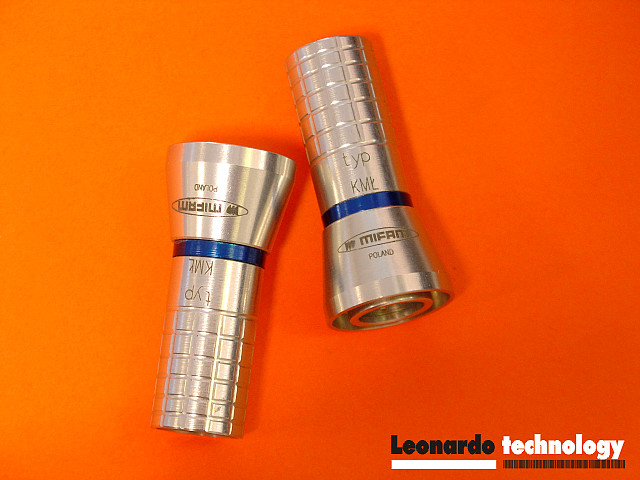

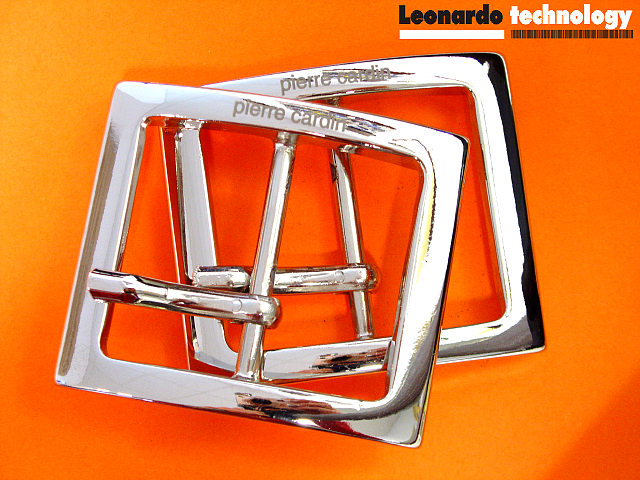

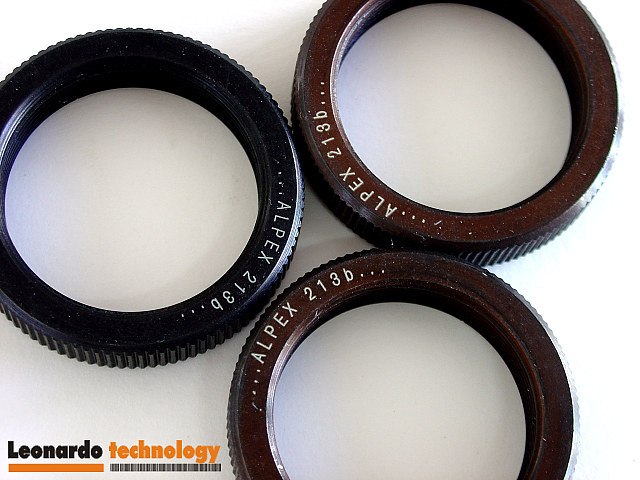

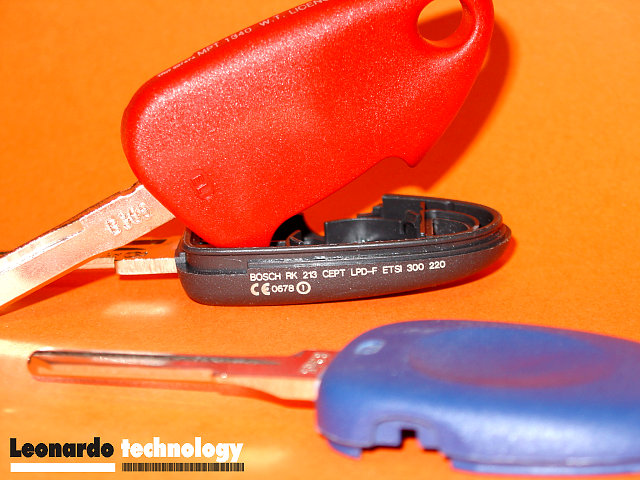

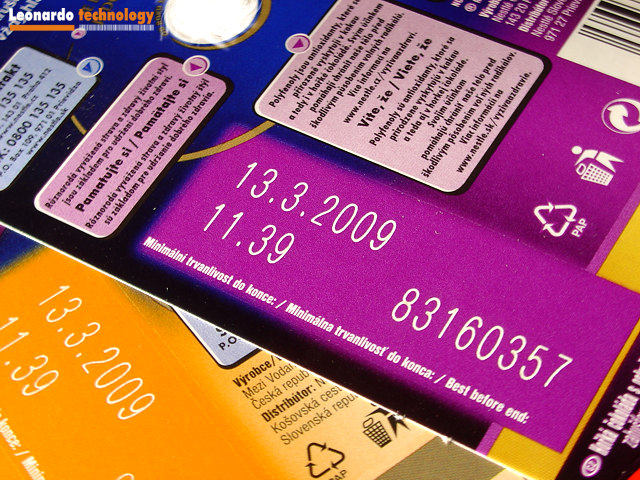

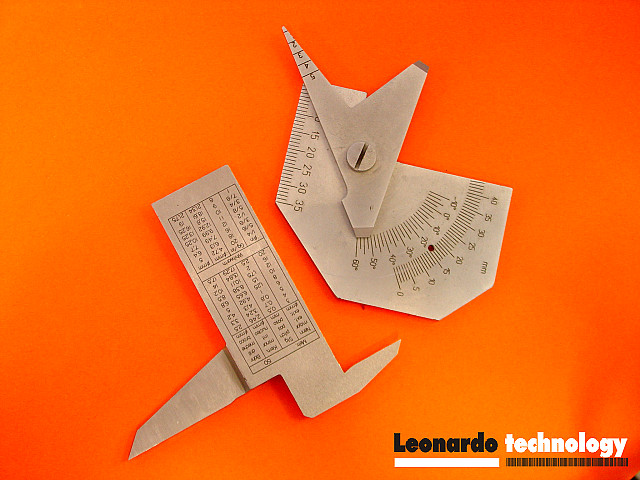

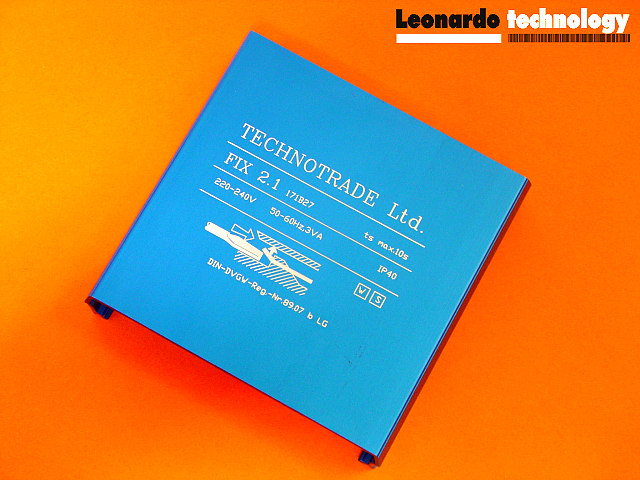

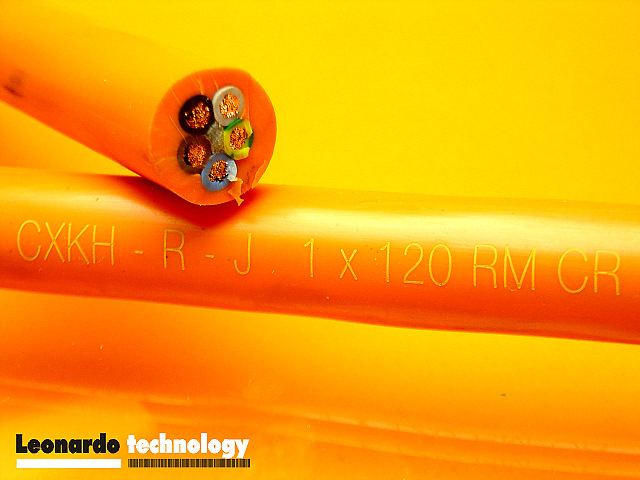

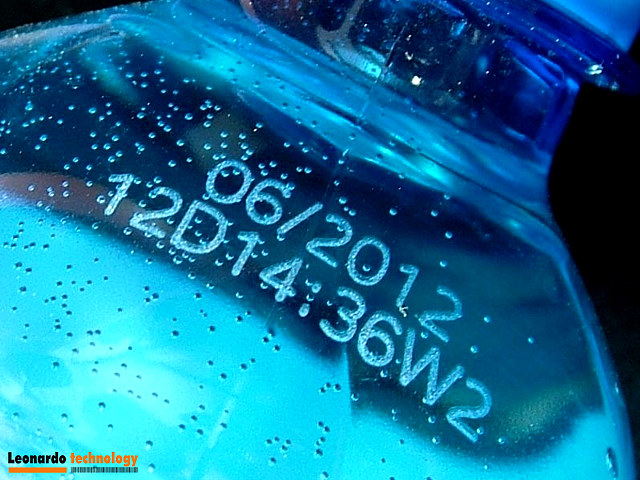

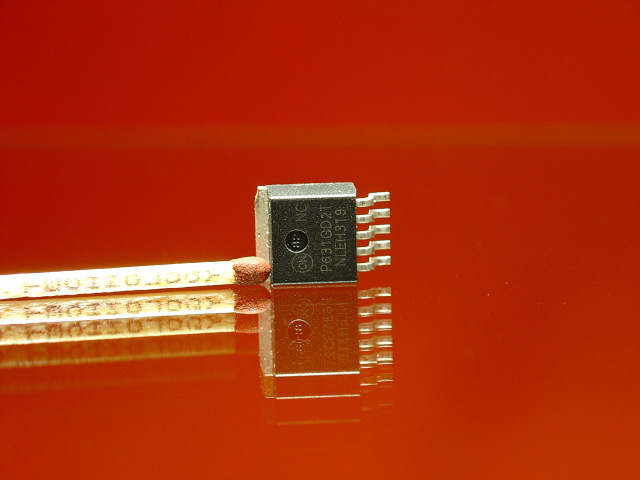

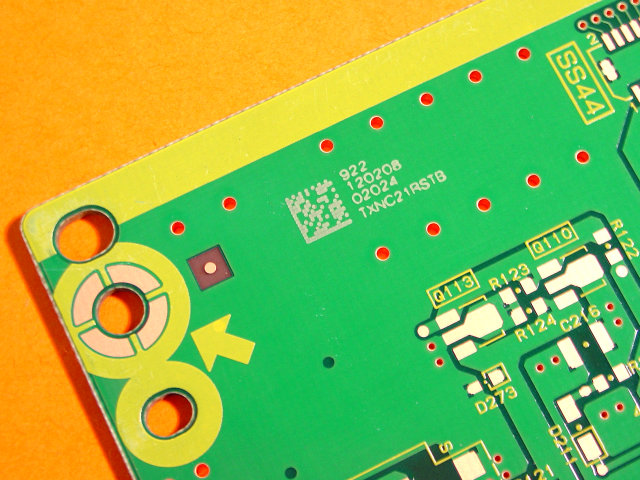

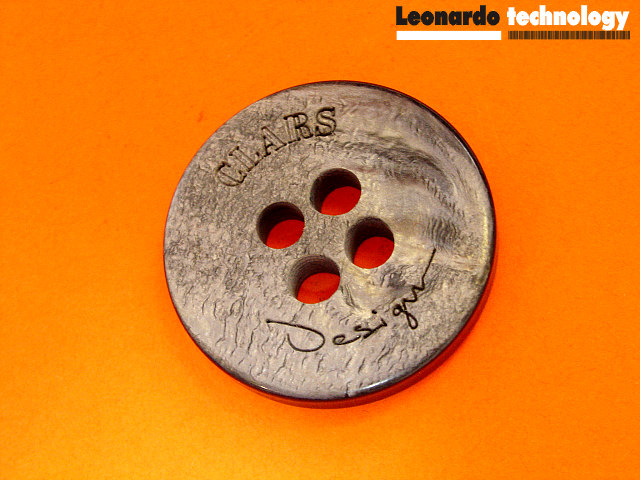

Zobrazit fotogalerii na:
https://www.lt.cz/produkty/laserove-znaceni/vlaknovy-laser/solarmark-flm#sigProId0e11cb58e3
https://www.lt.cz/produkty/laserove-znaceni/vlaknovy-laser/solarmark-flm#sigProId0e11cb58e3

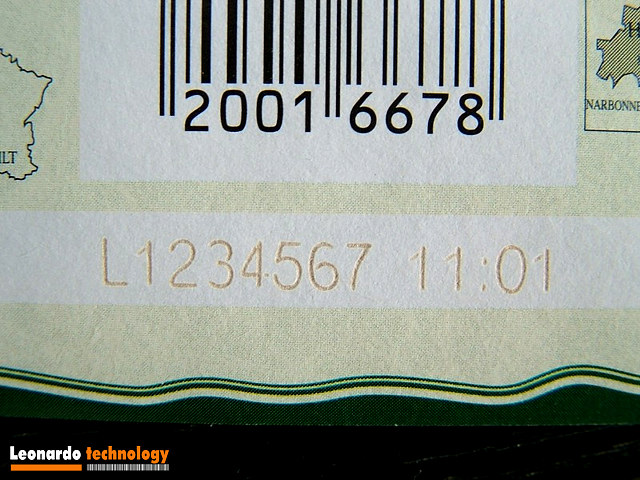

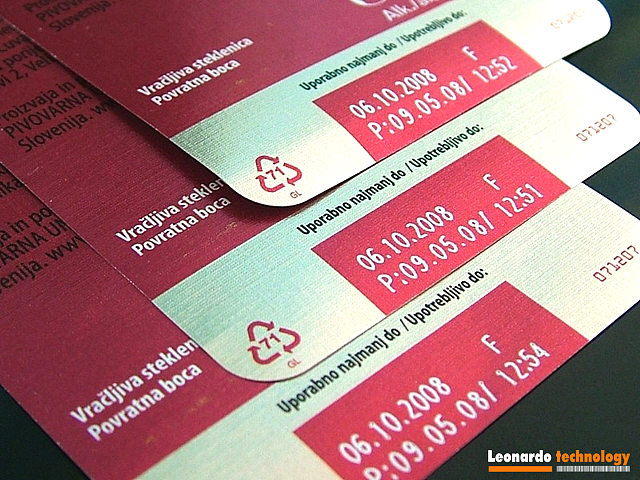

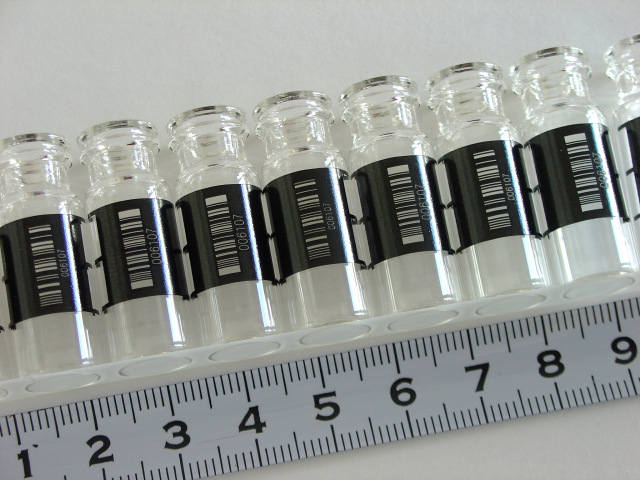

Značení etiket vláknovým laserem Solaris
Příslušenství
- Optiky 60x60, 100x100, 150x150, 220x220, 300x300 mm
- Ovládací OEM jednotka se vzdáleným přístupem k editačnímu programu SolPRO
- Přímá skenovací hlava, úhlová skenovací hlava
- 3D modul, který dokáže přeostřit laser v závislosti na použité optice (při 100x100 mm se jedná o cca 45 mm)
- Paměť nouzového tisku
- Přídavné vzduchové chlazení ideální do prašného prostředí
- Odsávací systém
- Ochranné brýle
