Laserové značení SOLARIS

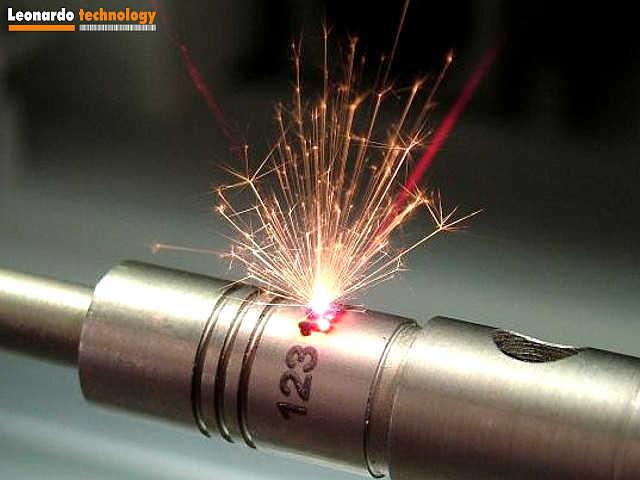

Ucelená nabídka laserů značky Solaris udává trendy v průmyslovém značení již více jak 27 let. Lasery Solaris jsou tím nejvhodnějším a nejmodernějším řešením pro značení, gravírování, vyřezávání, svařování nebo čištění, jak za pohybu, tak při statickém řešení v jakémkoliv průmyslovém odvětví na libovolné materiály.

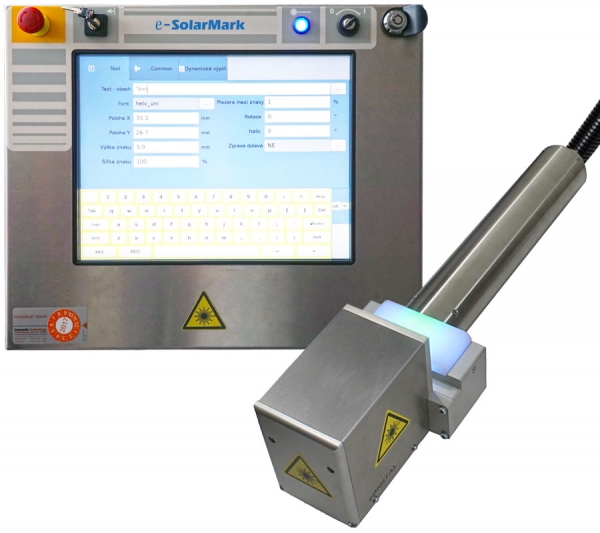

e-SolarMark+ FL2

Nejoblíbenější varianta vláknového laseru s vlnovou délkou 1,06 μm a výkonem 20 W pro značení široké škály materiálů vhodná pro integraci do výrobních linek.

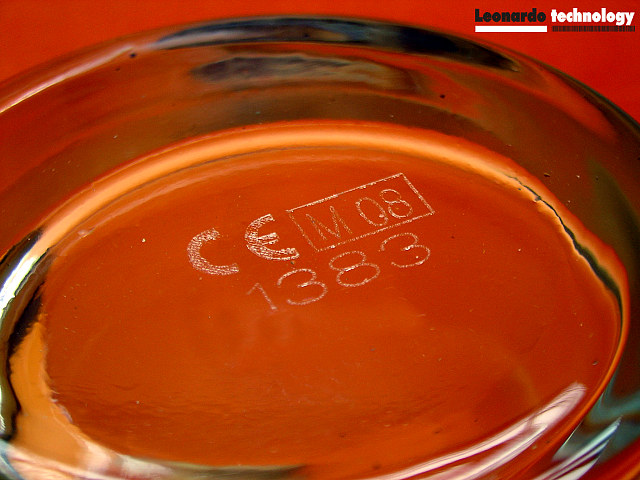

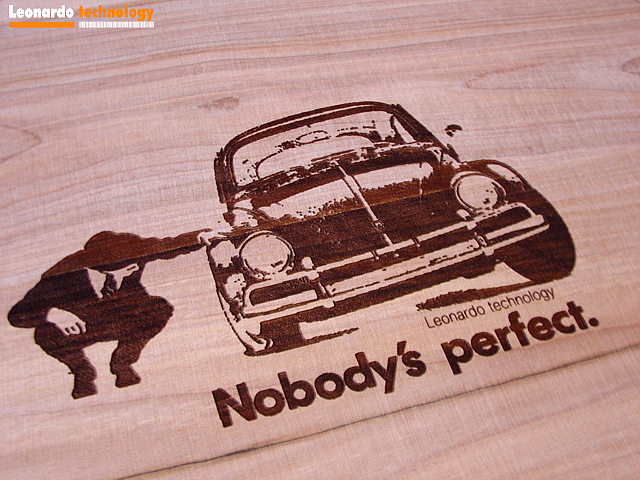

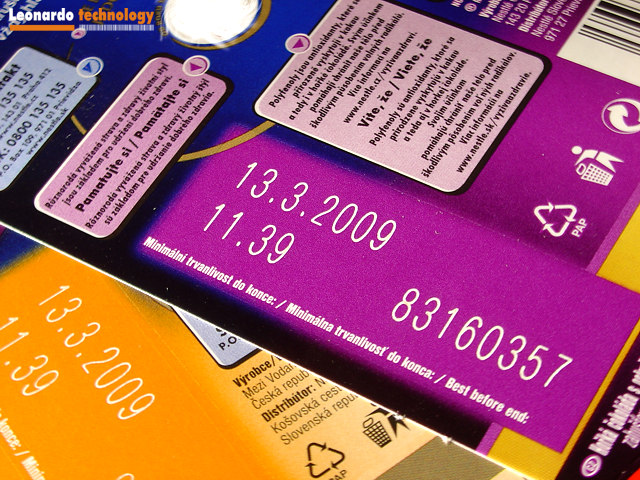

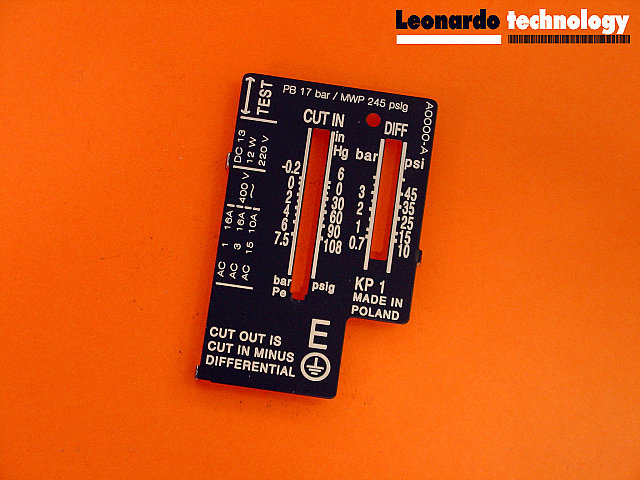

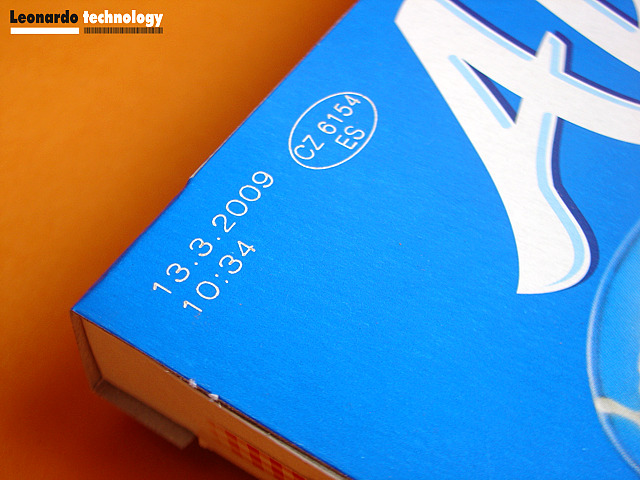

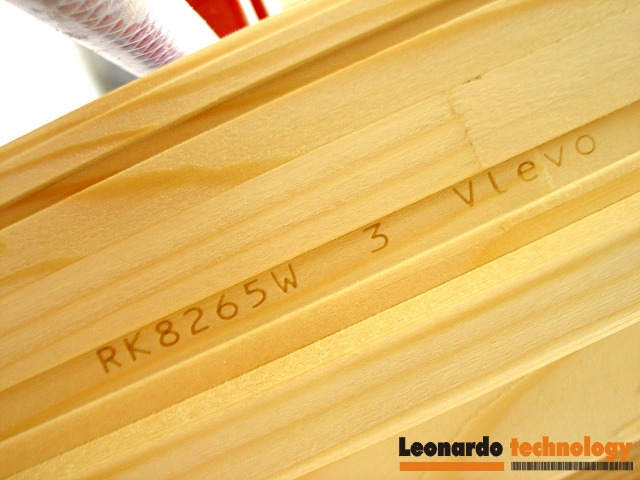

Z technologického hlediska dělíme lasery na základní typy dle vlnové délky, vláknový/YAG, CO2 lasery, zelený laser a UV laser. Ve stručnosti vláknové lasery v IR spektru dokáží značit kontrastně jak plasty, tak i kovy. Naproti tomu CO2 lasery všeobecně značí organické materiály, jako je plast, dřevo, sklo nebo lakované povrchy. Zelený laser je novinkou, která si našla uplatnění ve značení těžko označitelných různých plastů, kde jiné technologie nedosáhnou kontrastu.

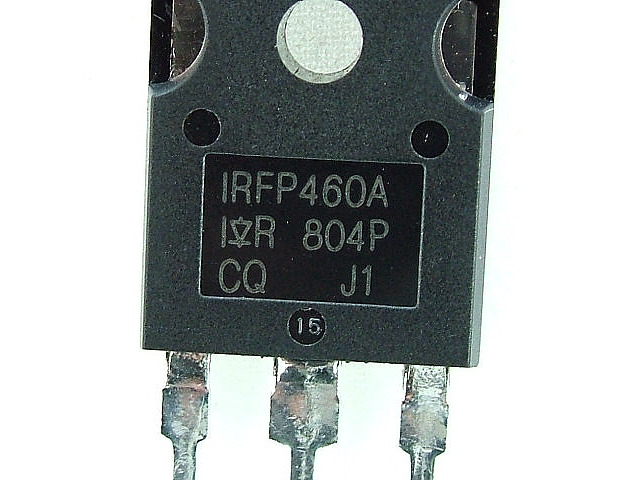

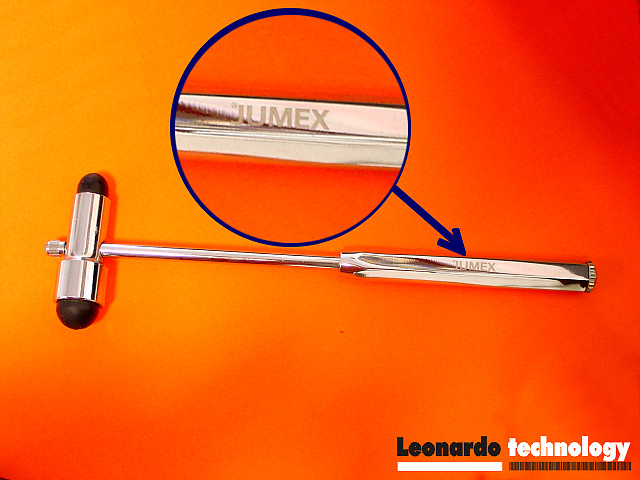

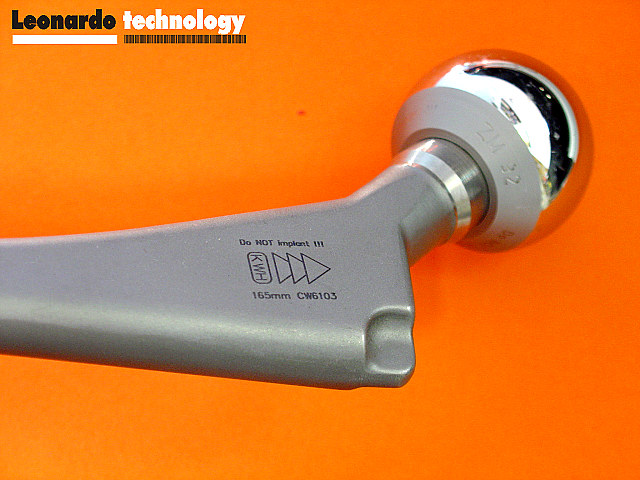

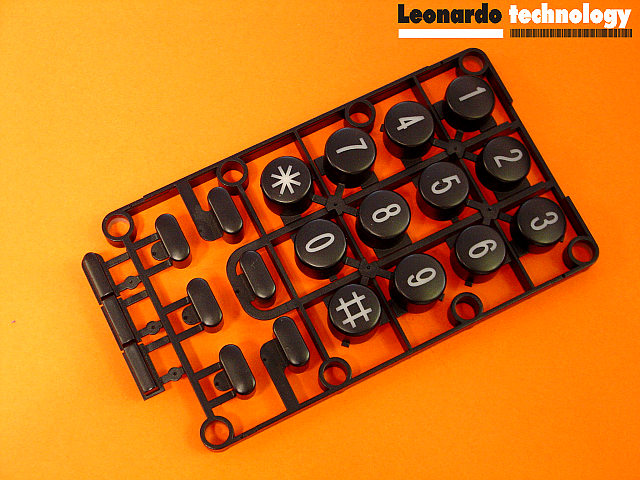

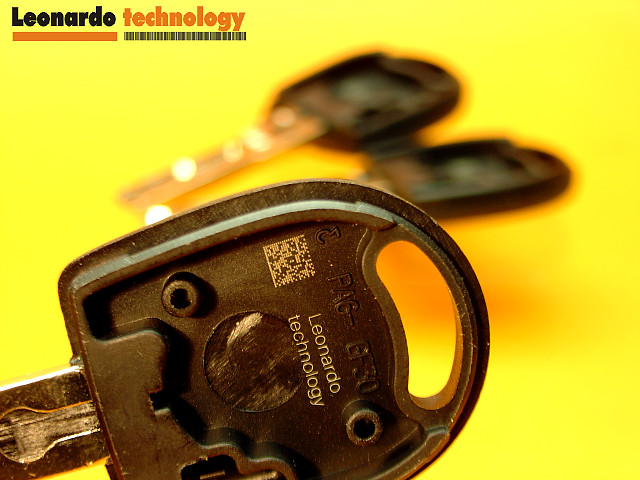

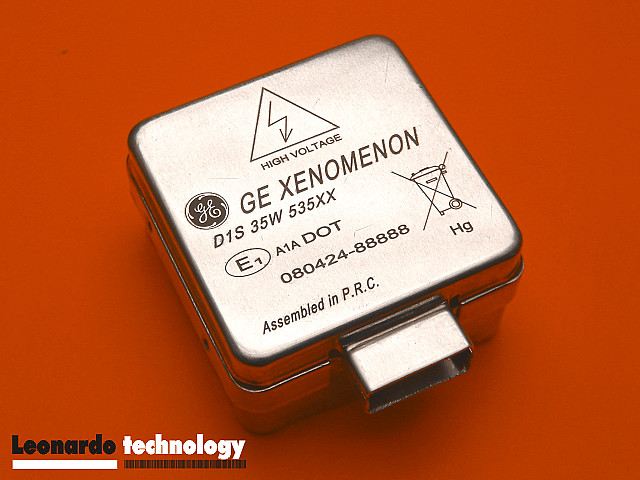

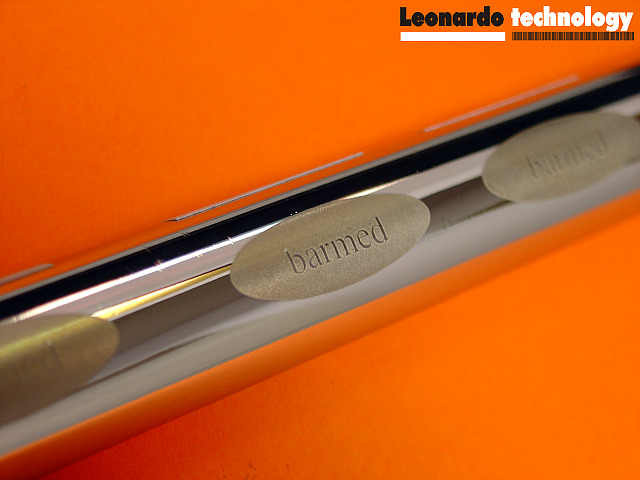

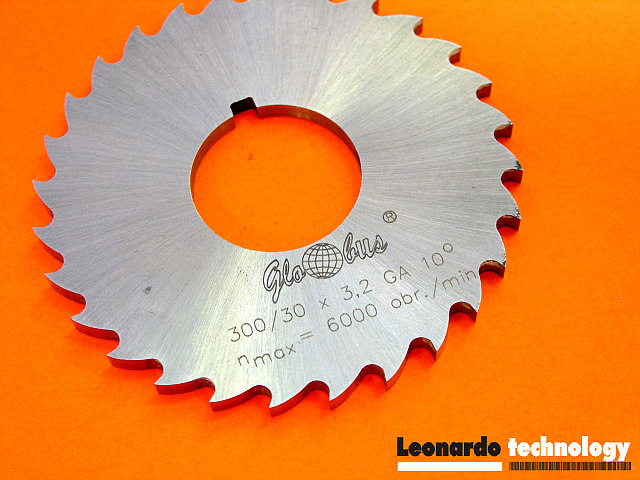

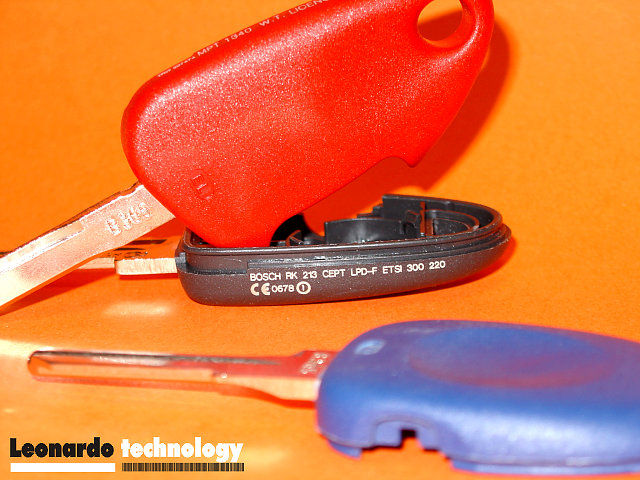

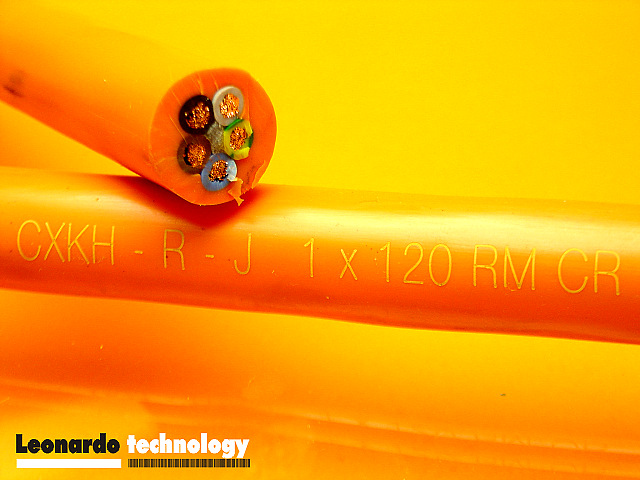

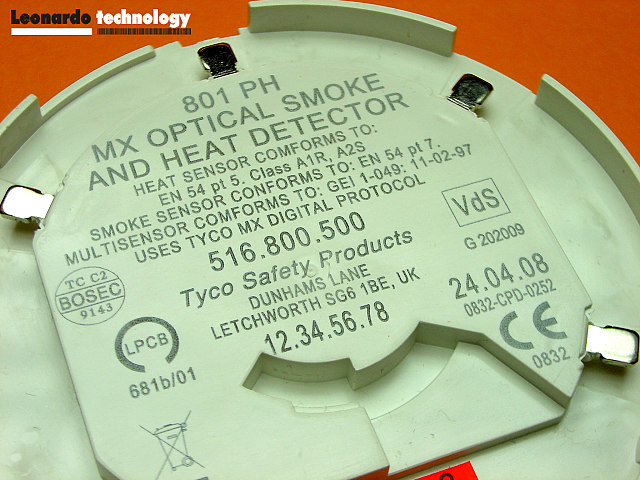

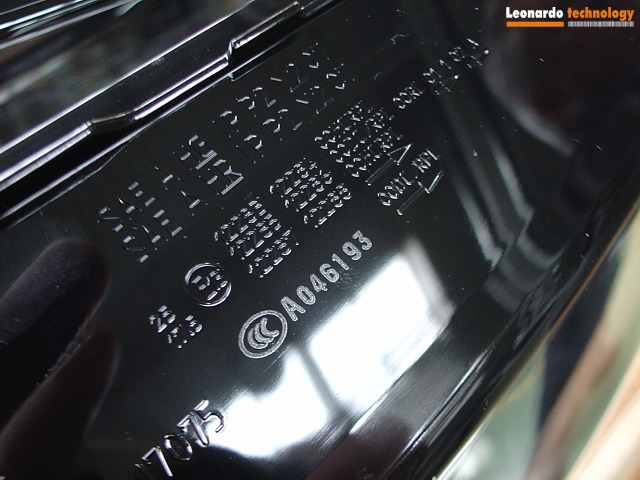

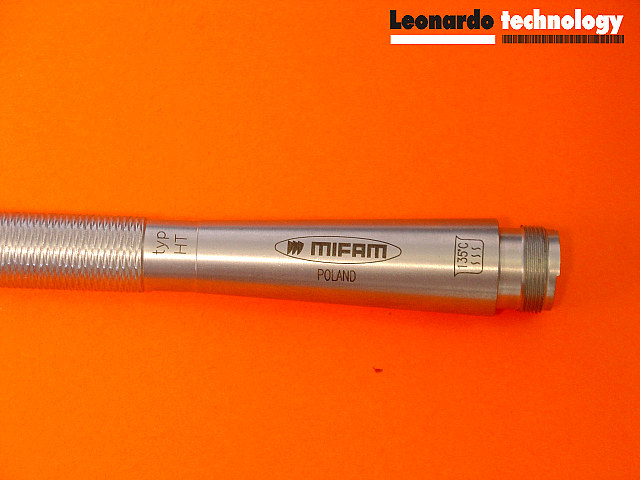

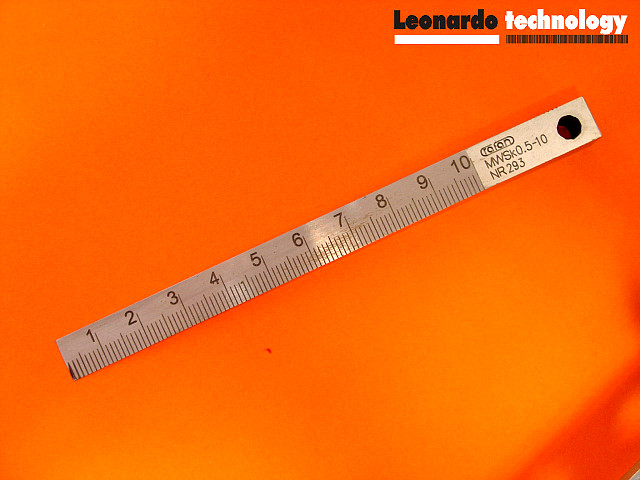

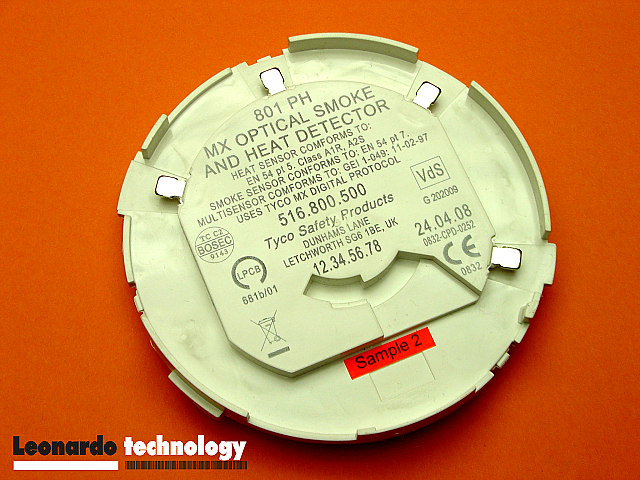

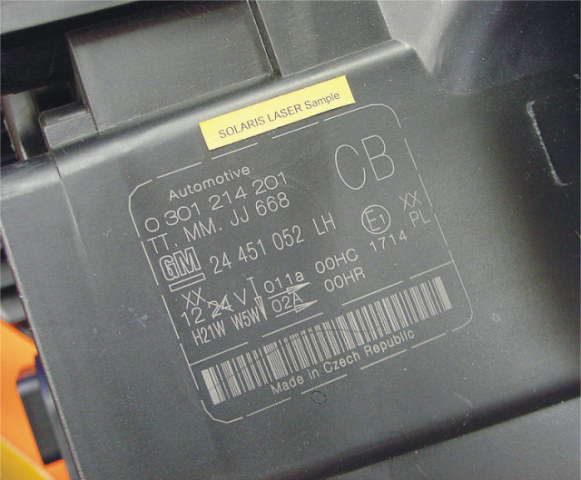

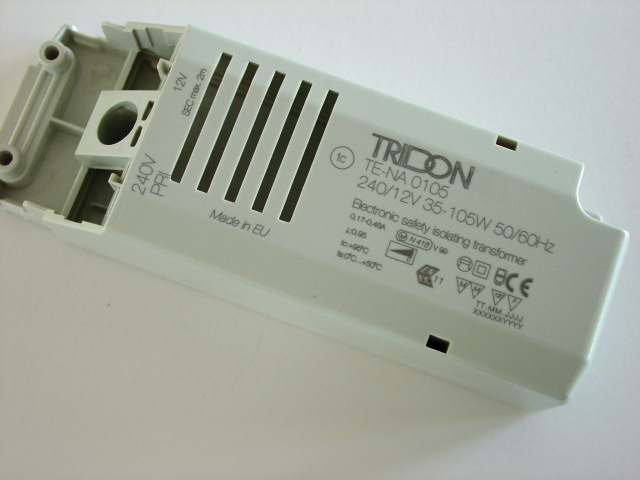

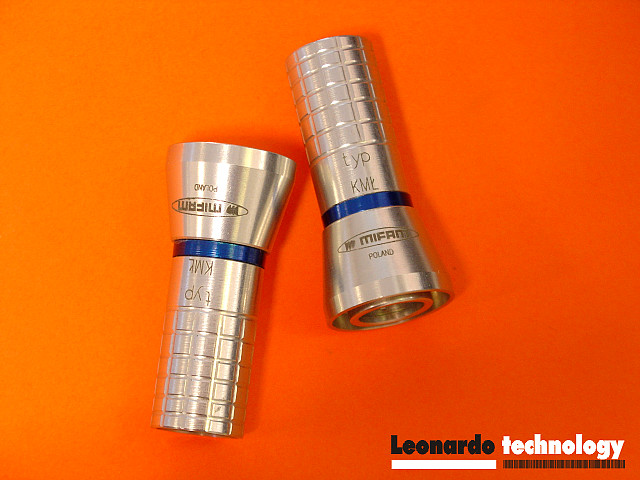

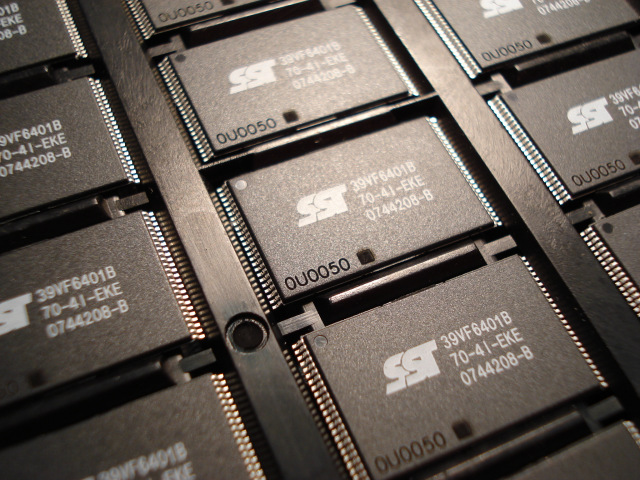

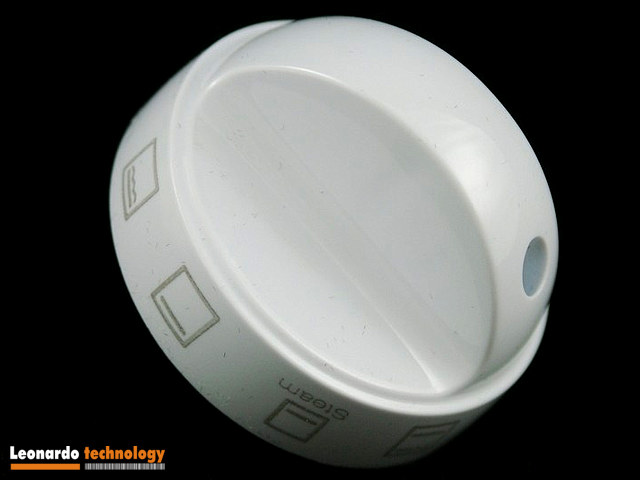

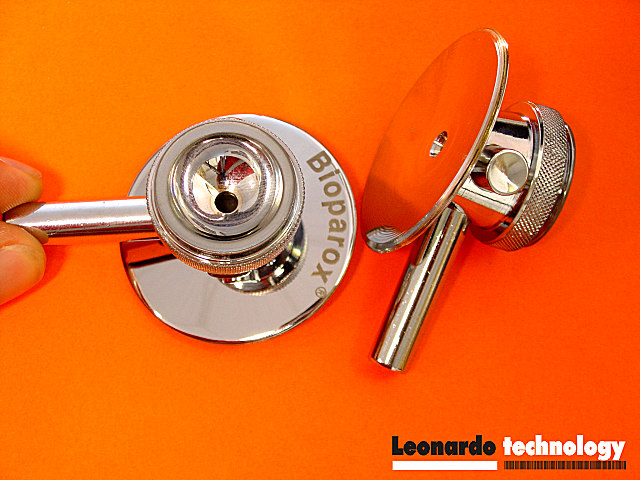

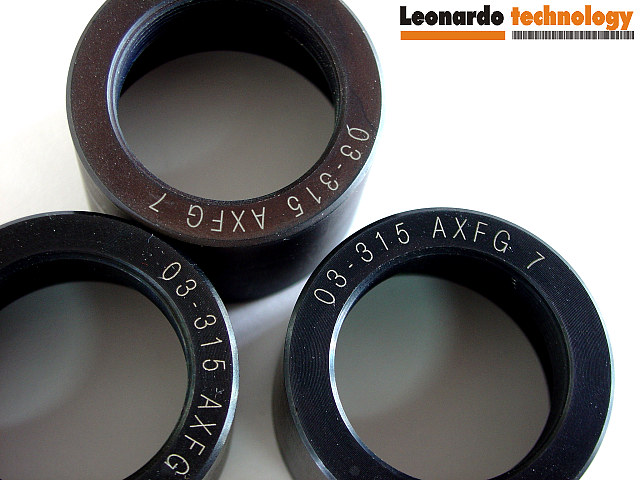

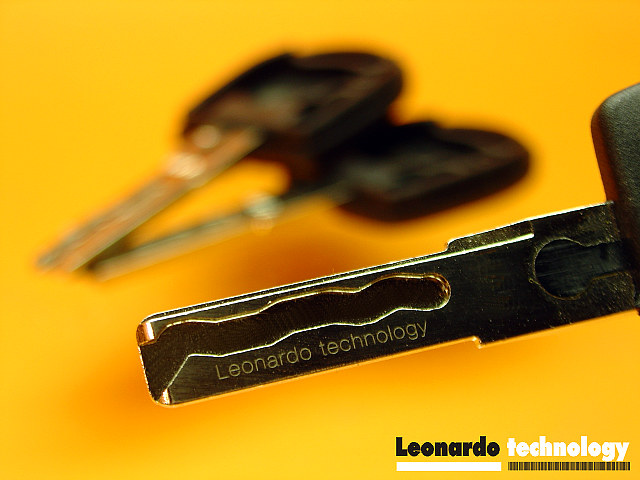

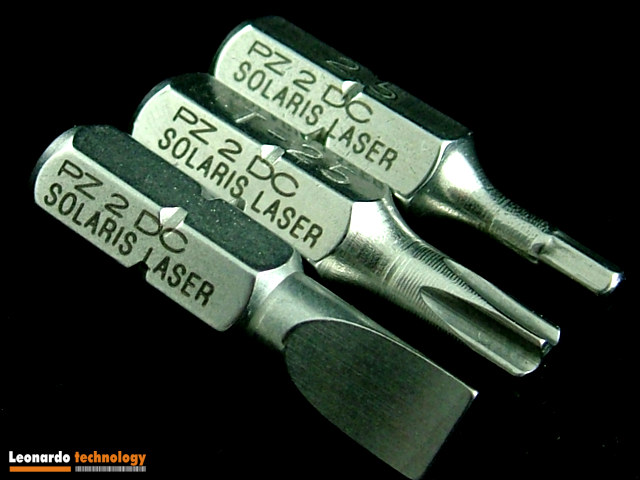

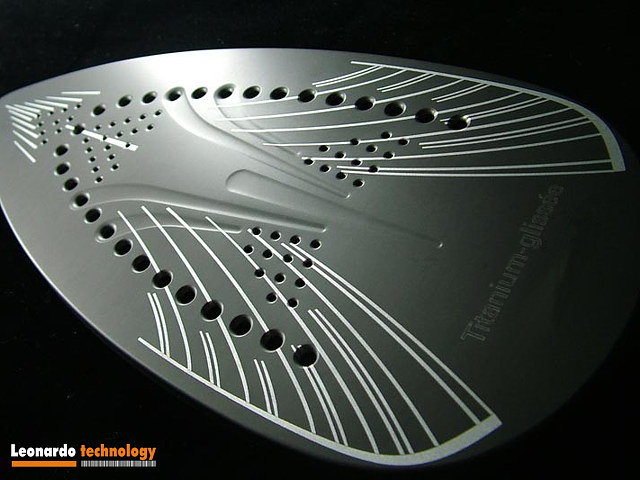

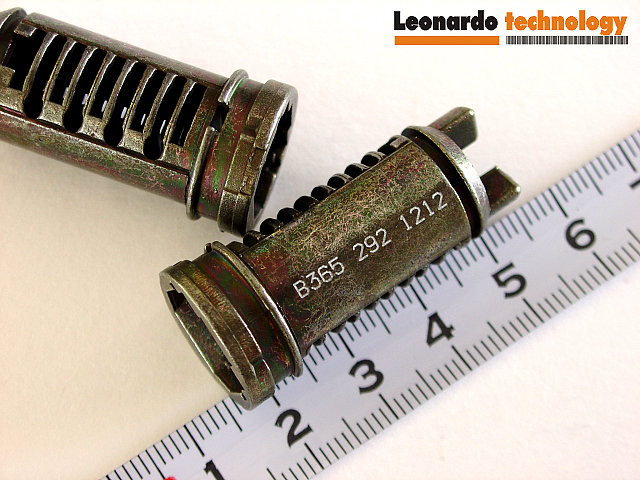

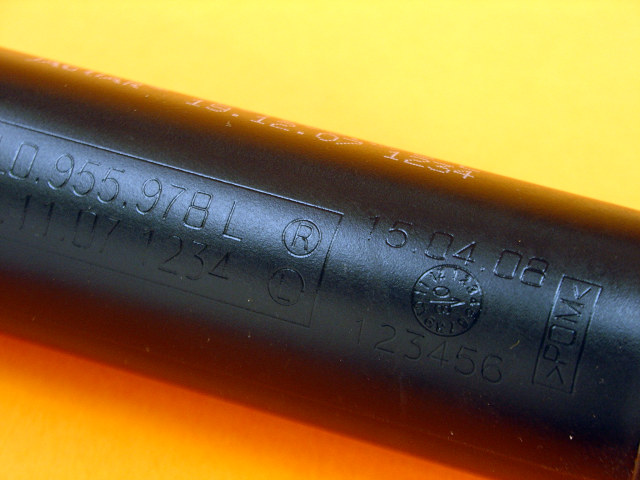

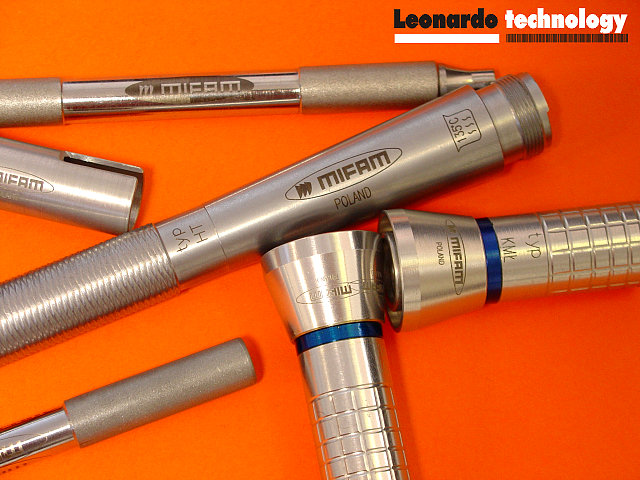

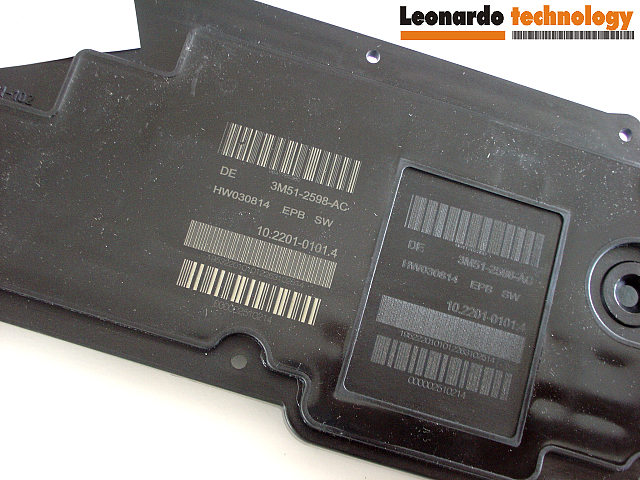

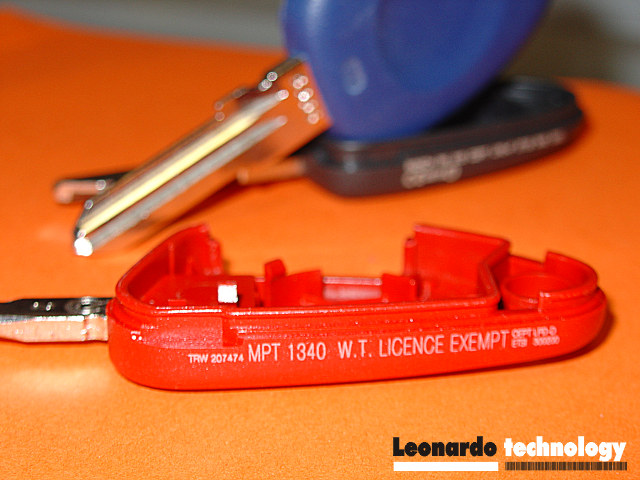

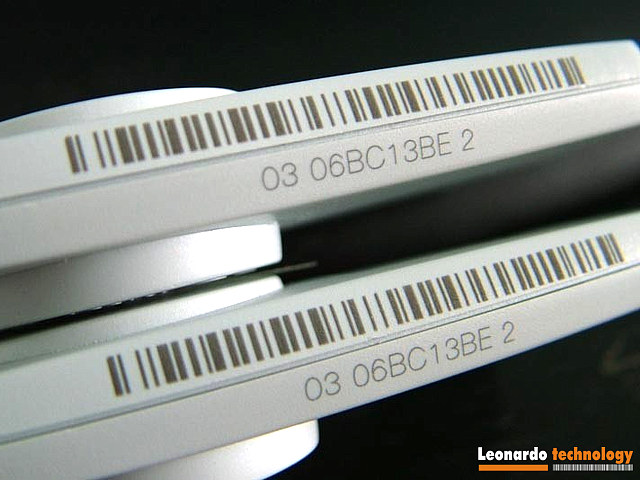

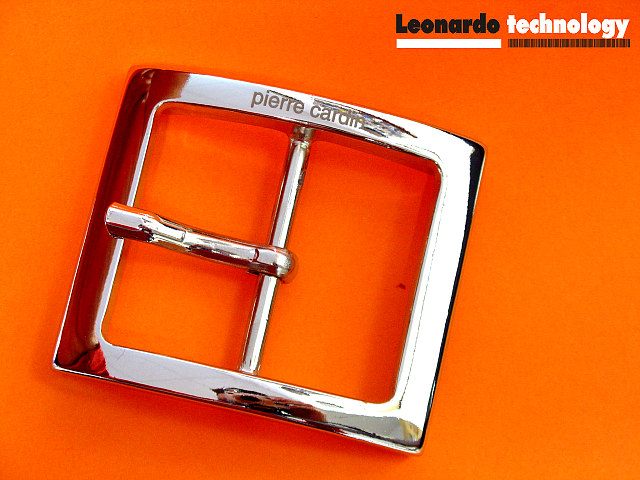

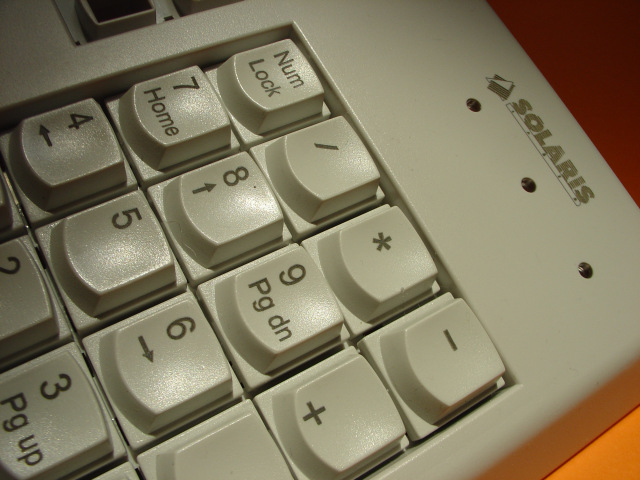

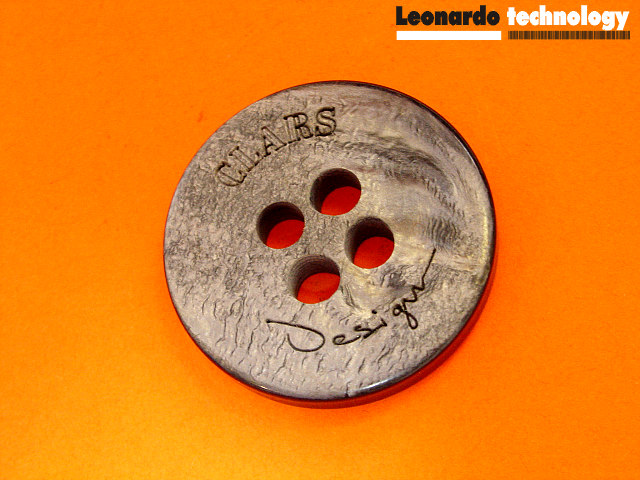

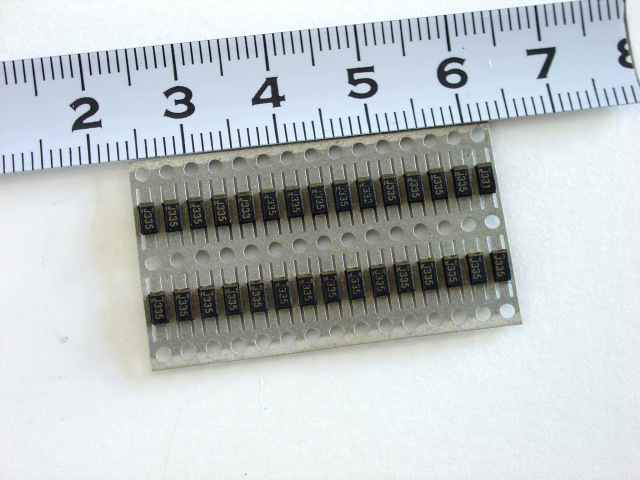

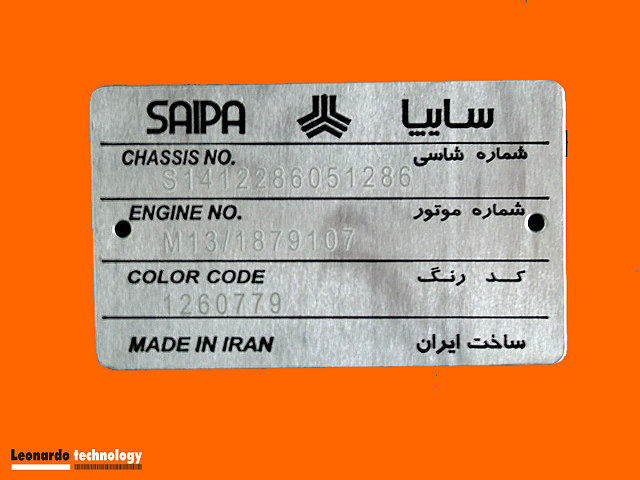

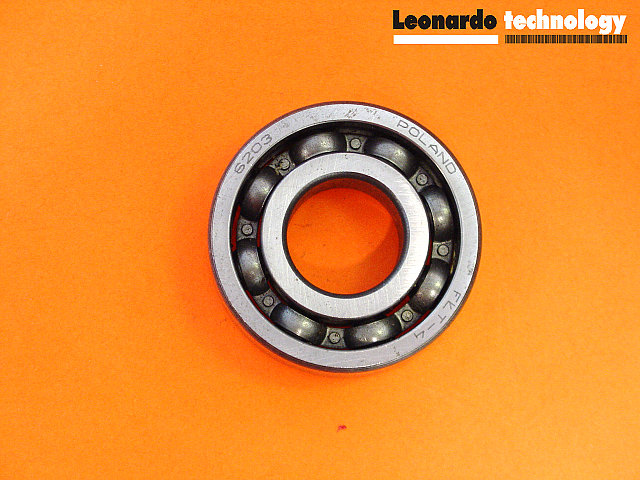

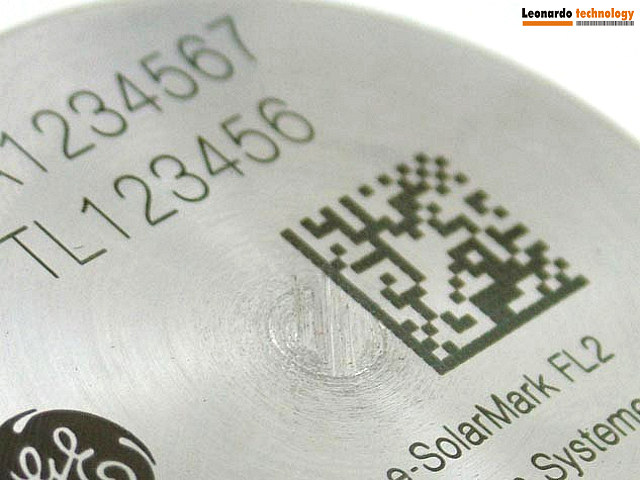

Vláknový laser e-SolarMark+ FL je tím nejvhodnějším a nejmodernějším řešením pro značení na různé druhy kovů a plastů včetně polyethylenu s vysokou hustotou (HDPE), polypropylenu OPP, ABS, nerezové oceli a titanu, jak za pohybu „On The Fly“, tak při statickém značení.

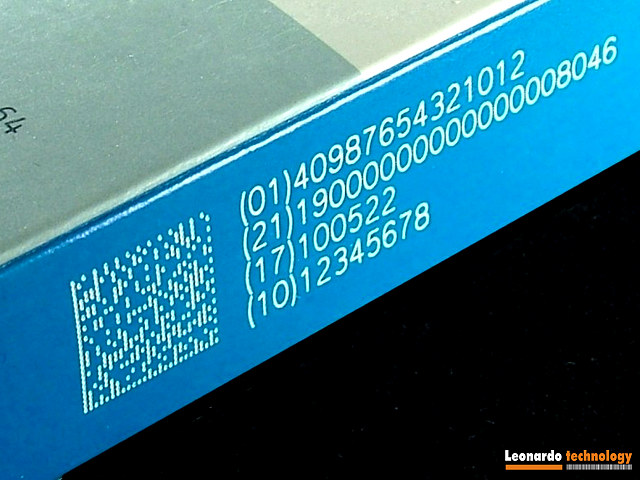

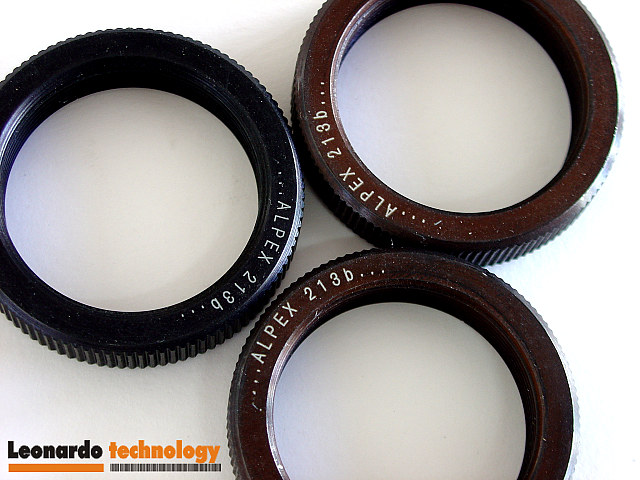

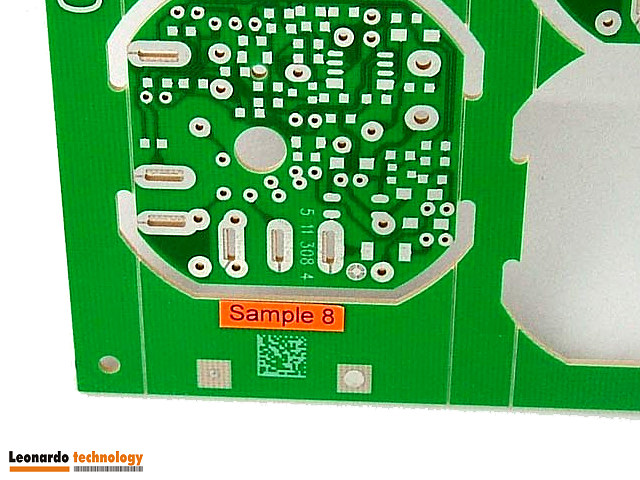

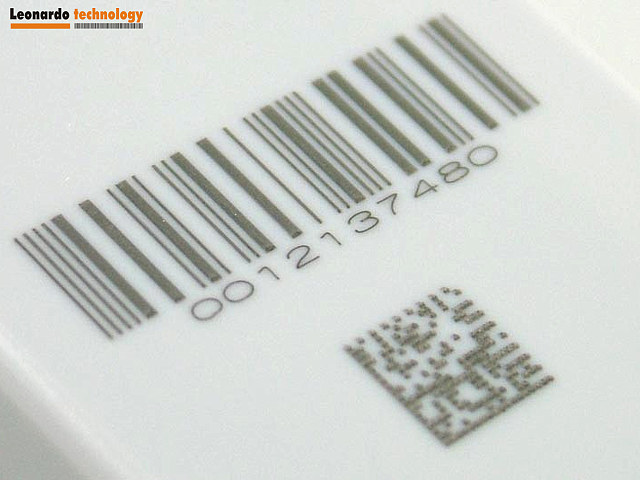

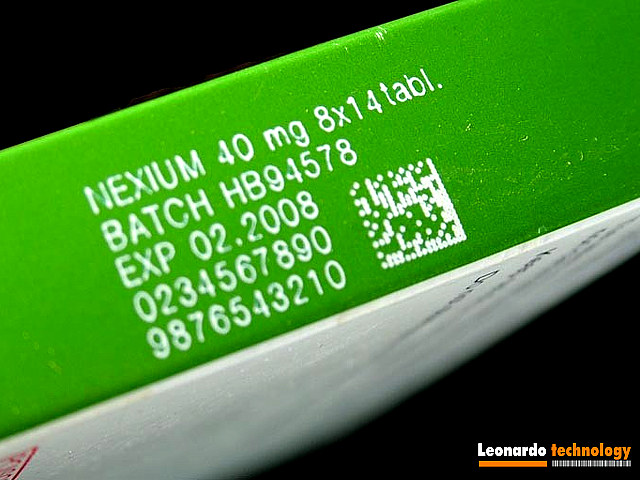

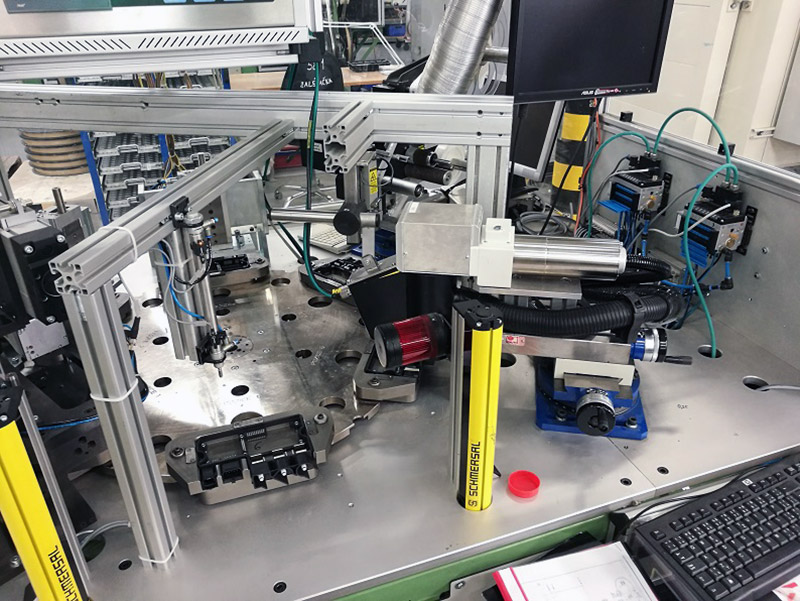

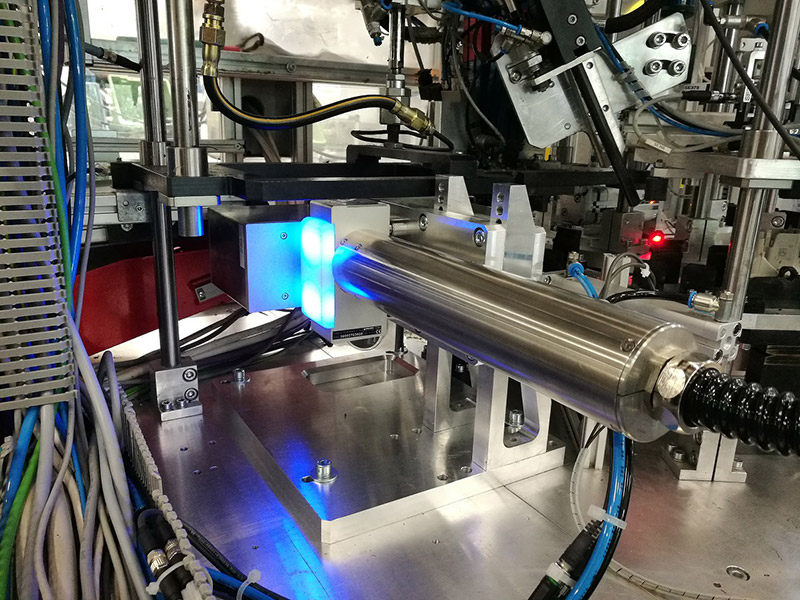

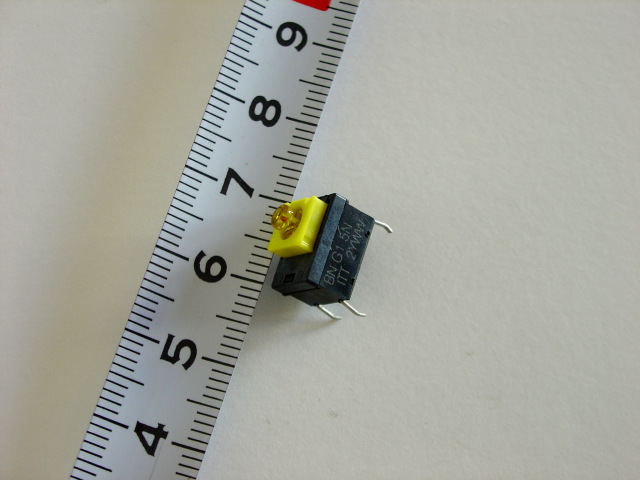

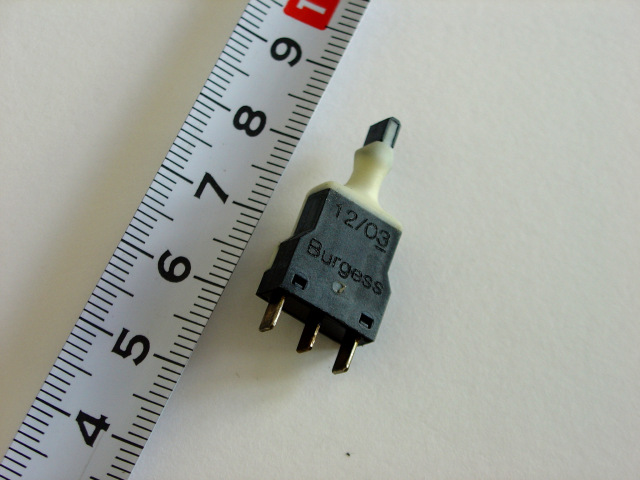

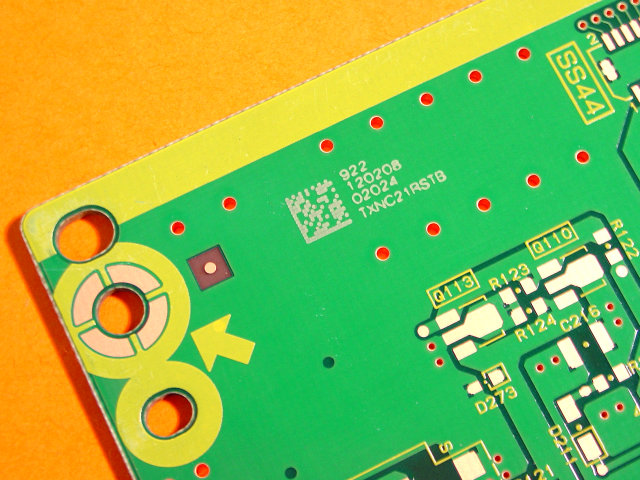

Laserový paprsek je vektorově vychylovaný s možností značení bez omezení řádků textu s velikostí písma od 0,1 mm s kombinací grafiky, loga, čárového kódu, 2D kódu, datumu spotřeby, času, šarží, počítadlem, interními kódy atd. Jste omezení pouze velikostí značící plochy dané optikou laseru. Díky svým malým integračním rozměrům a celonerezovému provedení je vhodný pro vestavbu do výrobních linek a jednoúčelových strojů. Zároveň je vhodný pro 24 hodinový provoz ve všech průmyslových odvětví.
Laser e-SolarMark+ FL je vybaven autonomní řídící jednotkou, která splňuje bezpečnostní normy pro ovládání laseru bez použití PLC a PC. Autonomní jednotka je vybavená veškerými nutnými bezpečnostními prvky, jako je Total Stop, blokace zapnutí laseru klíčkem, nebo standardně vybavenou bezpečnostní záklopkou, kterou lze externě ovládat a dosáhnout tak třídy bezpečnosti PLe.
K dispozici je několik možností ovládání, od plně síťového až po ovládání přes autonomní řídicí jednotku s dotykovou barevnou obrazovkou velikosti 15“ a intuitivním menu s velkými tlačítky pro ovládání i v těžkém průmyslu, například prstem v rukavicích.

Benefity:

  • Jednoduchá obsluha s plně automatickým chodem
  • Standardně použitelný pro statický i dynamický režim značení
  • Značení plně ve vektorové grafice
  • Nejrychlejší způsob značení produktů

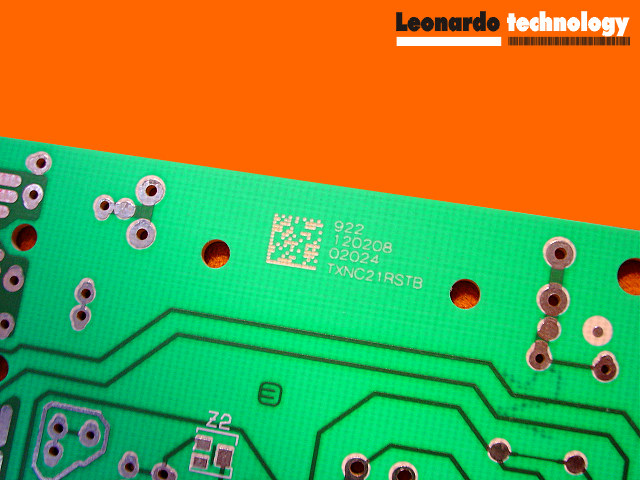

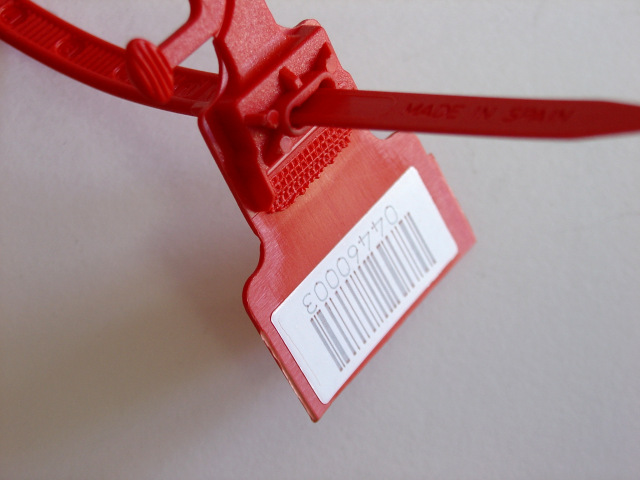

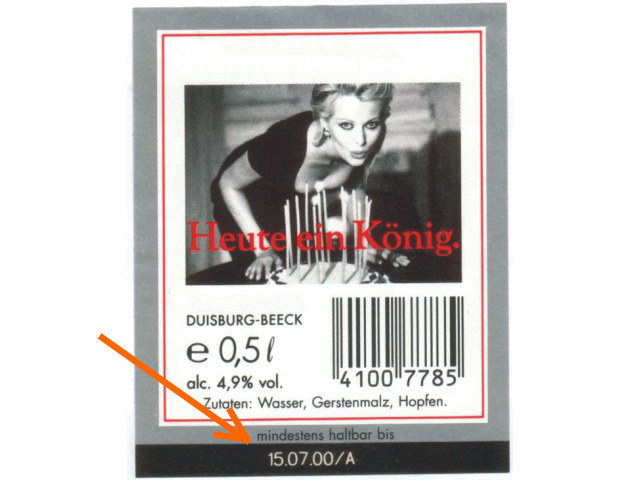

  • Tisk bez omezení řádků textu (jen značenou plochou) s kombinací grafiky, loga, čárového kódu, 2D kódu, datumu spotřeby, času, šarži, počítadla, interní kódy
  • Odolná konstrukce do průmyslu s připojením na optický snímač produktu a snímač rychlosti produkční linky
  • Dlouhodobý provozní chod dosahující životnosti 145.000 hodin kontinuálního výkonu
  • Velmi nízké cenové náklady na jedno značení výrobku

Přečtěte si více o historii společnosti Solaris a shlédněte korporátní video z výroby laserů.

Proč zvolit lasery SOLARIS:

  • dvojkanálový bezpečnostní okruh až do třídy PLe s certifikovaným bezpečnostním relé

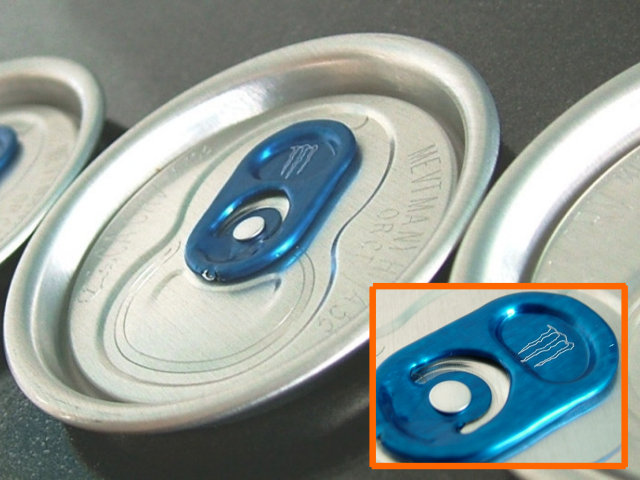

  • Bezproblémové značení za pohybu (Solaris byl první laser, který to dokázal)
  • vysokorychlostní přepínání vrstev v počtu 16 a rozšířitelných až na 256, kdy změna v tisku je v řádech 1 ms
  • binární přepínání celých jobů bez nutnosti TCP/IP komunikace - max. 256 zpráv
  • zasílání proměnných polí do zprávy z nadřazeného systému jako je PLC, zasílání do slotů a zpětné čtení údajů ze slotů
  • samostatný provoz bez PC, tedy zabudovatelné do linky s dotykovým displejem a vlastním real time operačním systémem na Linuxu
  • celý systém laseru je na CF kartě, tedy industriální použití a možnost jak zálohy, tak i emergency help

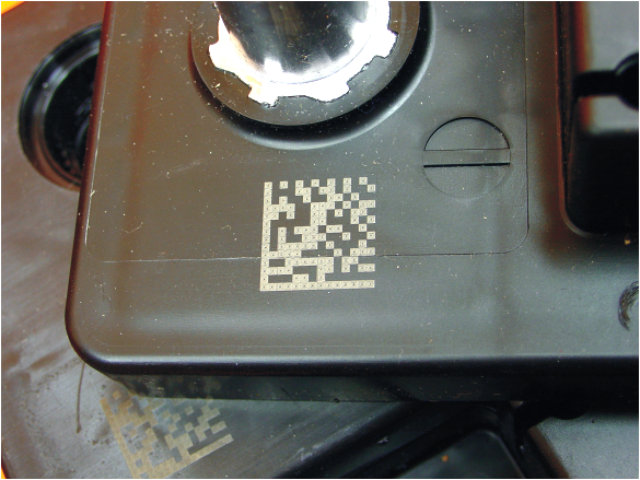

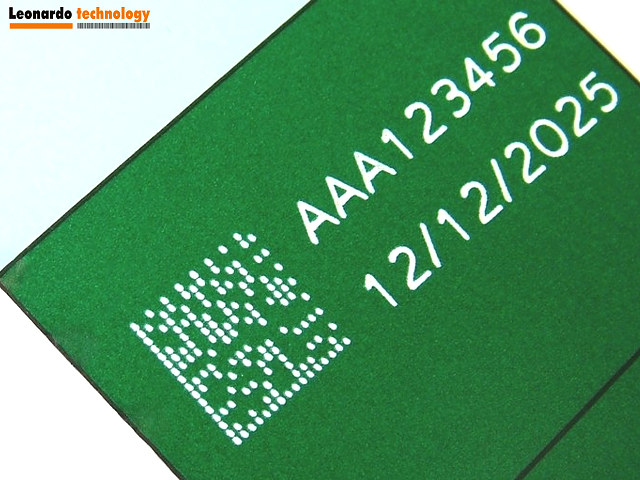

  • možnost nastavit datamatrix kód s proměnnými údaji a speciálkami jako je např. reset počítadla po půlnoci
  • možnost vypnutí Codeword 254 a přepnout do ASCII
  • vlastní kódovací překladač pro čísla, písmena, který je implementovaný přímo v laseru
  • možnost přímého propojení s kamerou a zasílat údaje o poloze a úhlu natočení na UDP komunikaci
  • možnost spojení s Time Server a NTP server na protokolu RFC 2030 a taky pod protokolem RFC 868, tak aby se synchronizovaly časy produkce na celé výrobní hale
    vzdálené nastavení času přes RXC command
  • možnost přepnutí barevného schéma obrazovky při používání ochranných brýlí, aby bylo viděl na ovládání i s oranžovým nebo zeleným filtrem na brýlích
  • programovatelné výstupy, například na přetečení dat s databáze,
  • kompletní záznam v LOG file i na USB a taky na server přes UDP protokol a to dle normy CFR Part 11
  • když dojde k výpadku napájení, tak obsahuje Emergency memory modul a udrží si poslední údaje v tisku a nedojde k duplicitě značení
  • tandemové aplikace, kdy značí dva lasery a řídí se jen jednou řídící jednotkou
  • vstupně výstupní karta je opticky oddělena, tedy je odolná na EMC rušení, protože používá optická vlákna na komunikaci
  • měření teploty laseru, provozní teploty v hale a taky vlhkost v hale tj. zajištění optimálních podmínek chodu laseru se záznamem na IP adrese laseru s vlastním kalendářem pro zpětnou kontrolu
  • skenovací hlava je s 16 bit převodníkem pro dosažení co nejlepšího rozlišení i s největší značící plochou a při zachování rychlosti
  • integrované měření - motohodin

Technická specifikace

Maximální velikost značené plochy v základní konfiguraci: 100x100 mm (dostupné optiky 60x60, 100x100, 150x150, 220x220, 300x300 mm)
Výkon laseru: 20 W
Vlnová délka: 1,06 μm
Typ laseru: vláknový
Režim laseru: pulsní Q-switch
Životnost laserového zdroje: cca 100.000 pracovních hodin
Ovládání: pomocí 15" dotykového teminálu CU2 s uživatelsky přívětivým rozhraním pro tvorbu a editaci tiskových zpráv SolPRO, Editor XML SolPad pro externí PC
Chlazení: vzduchem chlazený s ochranou proti prachu
Příkon: 450 W
Celková délka propojovací soustavy mezi řídicí jednotkou a laserem: 2,7 m
Krytí: IP 52, odolná nerez konstrukce do průmyslu
Obsahuje: červený pointer, Integrované tlačítko nouzového zastavení a klíče k zapnutí/vypnutí a otevření/uzavření závěrky, splňuje požadavky bezpečnostní kategorie PLe
Vstupně / výstupní signály pro instalaci: vstup pro rychlostní snímač (enkodér), bezpečnostní blokování, bezpečnostní uzávěrka, řízení odsávací jednotky, řízení stlačeného vzduchu, vstup pro snímač produktu NPN/PNP, připraveno, značení, porucha, binární vstupy pro přepínání zpráv pro ovládání z PLC automatu, dálkové ovládání, 15 konfigurovatelných I/O
Komunikační rozhraní: USB, Ethernet, RS 232
Napájení 230 V 50 Hz / 115 V 60 Hz (automatická volba)
Pracovní teplota 10 - 40 °C doporučená 15 - 30 °C

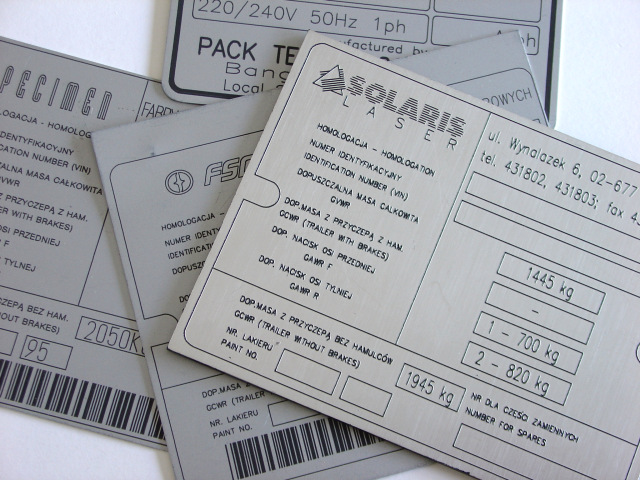

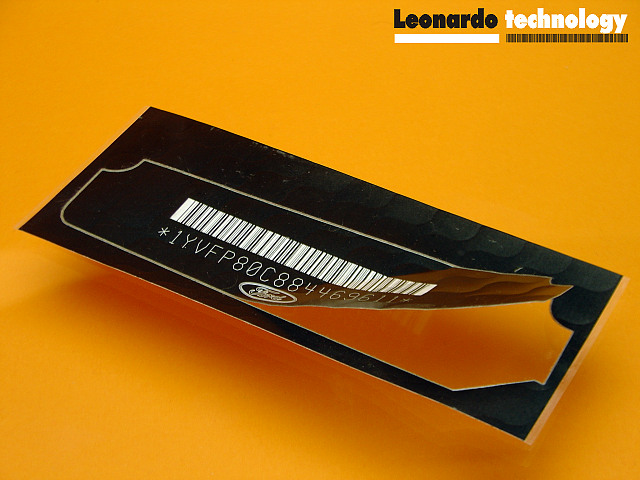

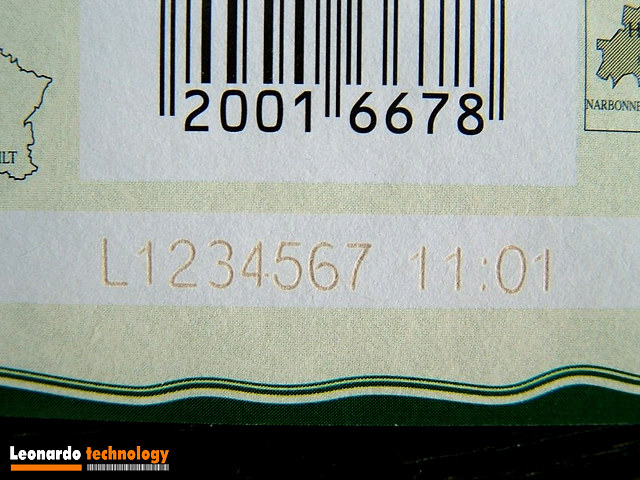

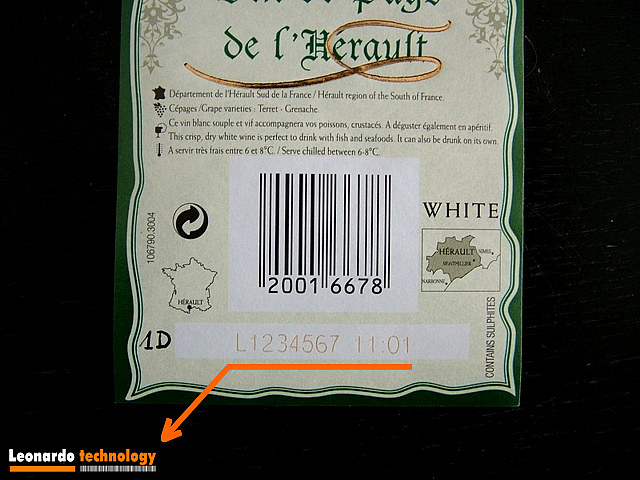

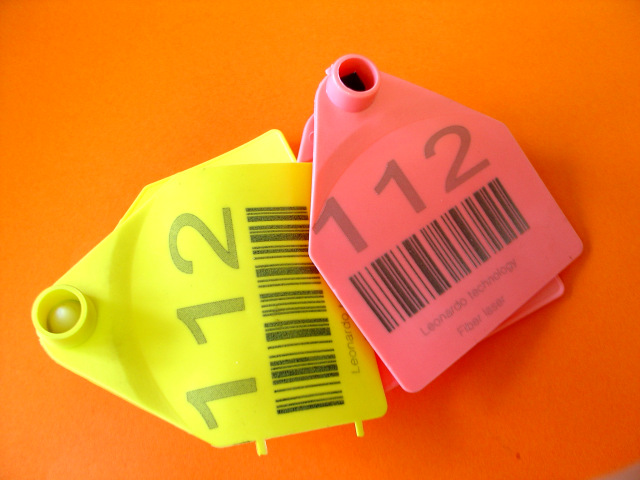

Tvorba etiket vláknovým laserem Solaris

Příslušenství

  • Optiky 60x60, 100x100, 150x150, 220x220, 300x300 mm
  • Ovládací OEM jednotka se vzdáleným přístupem k editačnímu programu SolPRO
  • Přímá skenovací hlava, úhlová skenovací hlava
  • 3D modul, který dokáže přeostřit laser v závislosti na použité optice (při 100x100 mm se jedná o cca 45 mm)
  • Paměť nouzového tisku
  • Přídavné vzduchové chlazení ideální do prašného prostředí
  • Odsávací systém
  • Ochranné brýle
