Vláknové laserové značící zařízení - SOLARIS e-SolarMark FLS

Vláknový (Fiber) laser eSolarMark FLS je navržen pro statické značení nebo pro značení za pohybu „On The Fly“.

Značit je možné na různé druhy kovů a plastů včetně polyethylenu s vysokou hustotou (HDPE), polypropylenu OPP, ABS, nerezové oceli a titanu. Díky svým malým integračním rozměrům je vhodný pro vestavbu do výrobních linek a jednoúčelových strojů. Zároveň díky celonerezovému průmyslovému provedení je vhodný do všech průmyslových odvětví jako jsou elektrotechnika, potravinářství, lahvárenství, automotive, chemie, kosmetika, mlékárenství, zdravotnictví a stavebnictví.

laser fls clanek 4

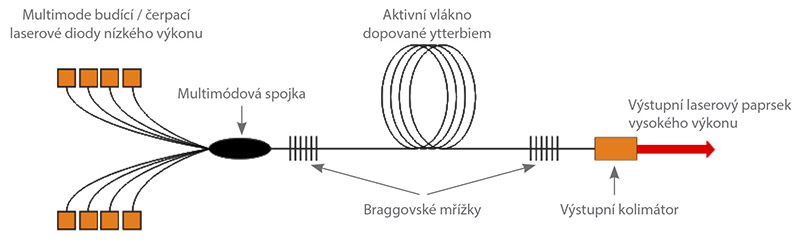

Princip vláknového laseru

Princip spočívá v single-mode diode pumping, které emitují výkon (malým optickým vláknem) na stranu optického multi mode vlákna (složeného vlákna s větším průměrem) a vytváří budící světlo, které je absorbováno v ytterbium atomech v single mode optického vlákna - tzv. aktivní optické vlákno. A nyní laicky řečeno - optické vlákno je aktivní, tedy nepřenáší pouze výkon z laserových diod, ale zvyšuje tento výkon. Budící diody svítí do velkého optického vlákna a světelný tok působí na vlákno, které je umístěné uvnitř tohoto velkého vlákna. Vnitřní vlákno obsahuje právě aktivní prvek a tím je ytterbium. Budící optické diody mají jinou vlnovou délku, než je výsledný paprsek laseru, který vznikne v aktivním vlákně umístěném ve středu velkého / tlustého vlákna. Více diod dokáže pumpovat v optickém vlákně vysokou energii s perfektní kvalitou paprsku. Je zde ještě jeden velmi důležitý princip pro získání laserového paprsku a tou je vysoce výkonný optický zesilovač. Optický zesilovač konvertuje malý světelný signál z budících diod do výkonného paprsku, často tisíckrát silnější, ale identický jako originál. Zvětšení výkonu se dosáhne použitím, také, více laserových diod. Je zajímavé, že teplo generované v optickém vlákně je odváděno velkou plochou a není potřeba aktivní chlazení. Protože aktivní vlákno může jen podporovat přenos laseru, kvalita paprsku není závislá na pracovním výkonu laseru.
K emisi laseru slouží podnět z laserových čerpacích diod a aktivní optické vlákno. Většina známých fiber glass laserů pracuje v 1550 nm erbium-doped fiber zesilovačů. Pro značení se používají lasery 1062 nm v pulzním módu (frekvence od 20 kHz až 250 kHz) nebo v kontinuálním módu. Místo dvou rovnoběžných zrcadel jsou zde použity Braggovské mřížky. Jedná se o struktury vytvořené přímo na jádře optického vlákna zapsáním UV záření periodické změny indexu lomu. Takovéto změny indexu lomu vytvářejí v optickém vlákně „zrcátka“, která odrážejí pouze danou vlnovou délku optického záření.

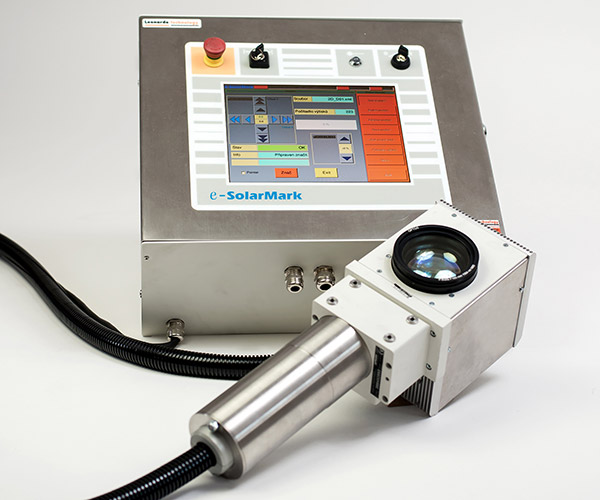

laser fls clanek 3

SOLARIS e-SolarMark FLS

Laser eSolarMark FLS je vybaven autonomní řídící jednotkou, která splňuje bezpečnostní normy pro ovládání laseru bez použití PLC a PC. Autonomní jednotka je vybavená Stop tlačítkem, autorizovaným zapnutím laseru pomocí klíčů a bezpečnostním ovládáním mechanické záklopky.

  • Výkon laseru: 20 W (pulsní laser)
  • Vlnová délka laseru: 1062 nm
  • Minimální provozní náklady: není potřeba žádný spotřební materiál
  • Krytí: IP 52 (celonerezové průmyslové provedení)
  • Malé integrační rozměry: vhodný pro vestavbu do výrobních linek a jednoúčelových strojů
  • Vláknový laserový zdroj firmy IPG: životnost laserového zdroje je až 140.000 provozních hodin
  • Skenovací hlava může být v přímém provedení (Straight) nebo 90° (úhlová hlava) s vektorově galvo-vychylovaným laserovým paprskem vhodným pro značení Datamatrix kódů
  • CE certifikace
  • Záruka 2 roky
  • Spolehlivá bezplatná 24 hodinová servisní Hot Line linka je pro vás vždy k dispozici 7 dní v týdnu

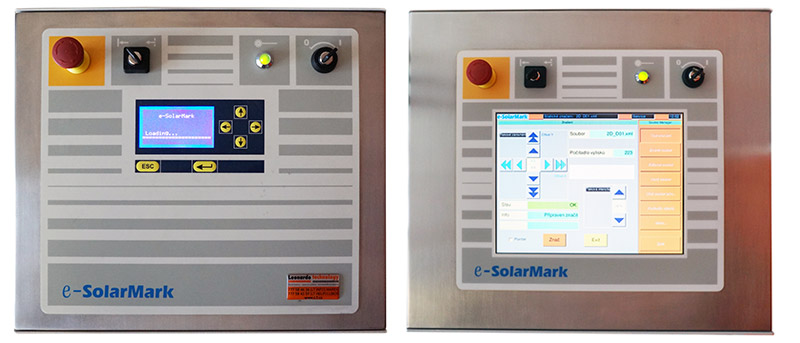

K dispozici je několik možností ovládání. Od plně síťového ovládání laseru až po ovládání přes autonomní řídicí jednotku s dotykovou barevnou obrazovkou velikosti 10,4“.

laser fls clanek 1

Konstrukce řídící jednotky je plně industriální s využitím SSD disku. Vybrat si můžete ze dvou typů řídících jednotek:

  • CU0 - s informativním malým displejem a čtyřmi tlačítky pro připojení s PLC a ovládání automatem.
  • CU2 - s dotykovou barevnou obrazovkou velikosti 10,4“ pro plné ovládání laseru a tvorbu zpráv na řídící jednotce.

Komunikační rozhraní:

  • Input: rozhraní USB, RS232, Binární vstupy
  • Output: ovládání/ blokace bezpečnostního okruhu, stavové signály laseru
  • Snadné připojení k síti pomocí Ethernet 10 Base T

Specifikace značení:

  • Rychlost značení 1600 znaků/s (výška znaků 2 mm, závislé dle materiálu a objektivu)
  • Typ objektivu F-Theta: LF4 (defaultně dodávaný objektiv) značící pole 100 x 100 mm nebo LF6 s velikostí značícího pole 150 x 150 mm

Volitelná výbava:

  • Odsávací jednotka
  • Řídicí jednotka s dotykovým displejem CU2 nebo s alfanumerickou klávesnicí CU0
  • Skenovací hlava v přímém nebo úhlovém provedení

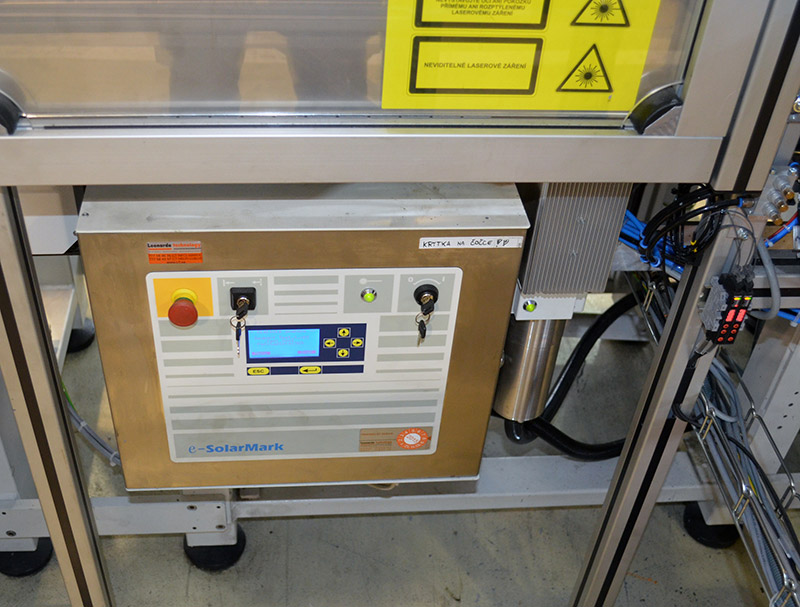

laser fls clanek 6
